ICL8038 модуль генерации сигнала

11989

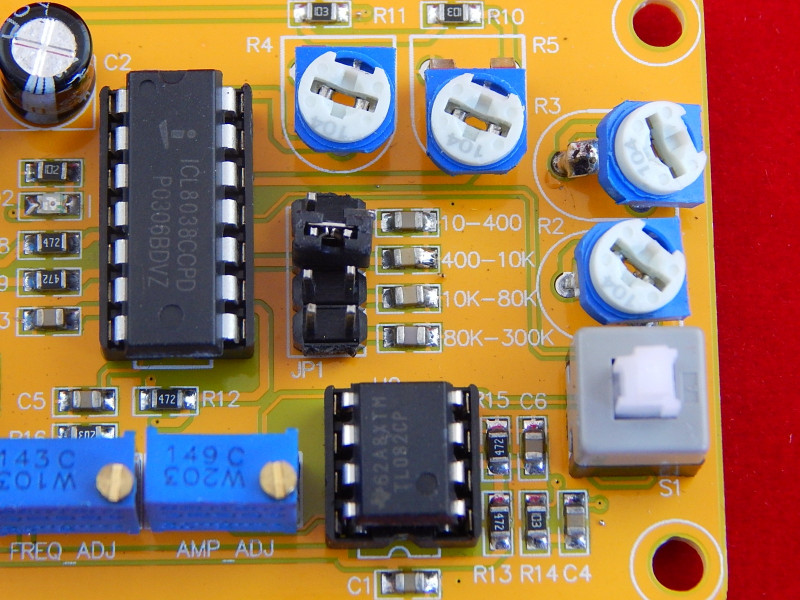

Модуль генерации сигнала ICL8038 генерирует на своих выходах сразу три различных сигнала: синусоидальный, прямоугольный и пилообразный.

Подробнее

Этого товара нет в наличии



Цена по прайсу: 4 224 тг

3 840 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Характеристики

Тип корпусаDIP-14

Подробнее

Модуль генерации сигнала построен на базе микросхемы ICL8038

Микросхема ICL8038 предназначена для построения прецизионного функциональнго генератора с частотой генерации от 0,001 Гц до 300 кГц. Плавная регулировка частоты осуществляется изменением постоянного напряжения на на выходе 8, это позволяет использовать микросхему в схеме генератора, управляемого напряжением или АЦП для преобразования напряжения в частоту, а так же в схемах с фазовой автоподстройкой частоты.

Выпускается в корпусе типа DIP с 14-ю выводами.

Максимально допустимое напряжение между плюсом и минусом питания, не приводящее к повреждению: 36V

Максимальный входящий ток по выводу 4: 25mA

Максимальный выходящий ток по выводам 3 и 9: 25mA

Диапазон рабочего напряжения питания при однополярном питании: +10...+30V

Диапазон рабочего напряжения при двухполярном питании: ±5...±15V

Потребляемый ток не более: 20mA

Диапазон генерируемой частоты: 0,001Гц... 300кГц

Коэффициент нелинейных искажений синусоидального сигнала:

для  ICL8038CC: 1,5%

для ICL8038BC: 1%

для ICL8038AC: 0,8%

Коэффициент нелинейности формы треугольного сигнала не более: 0,1%

Температурный дрейф частоты:

у ICL8038CC: 250ppm/°C

у ICL8038BC: 180ppm/°C

у ICL8038AC: 120ppm/°C

Дрейф частоты от изменения напряжения питания: 0,05%/V

Выходной уровень прямоугольных импульсов: от ТТЛ до 28V

Выходной уровень треугольных импульсов: 0,33xVs

Выходное сопротивление: 200Om

Выходной уровень синусоидального сигнала: 0,22xVs


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
