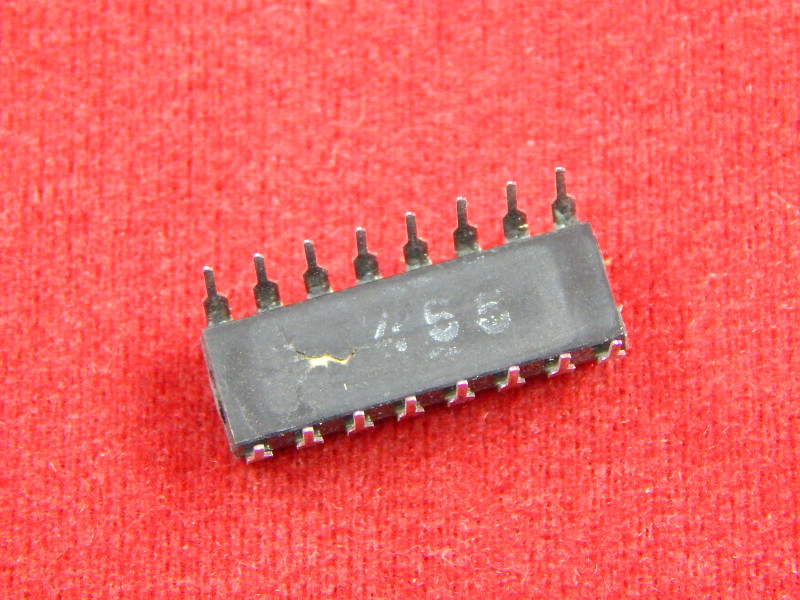

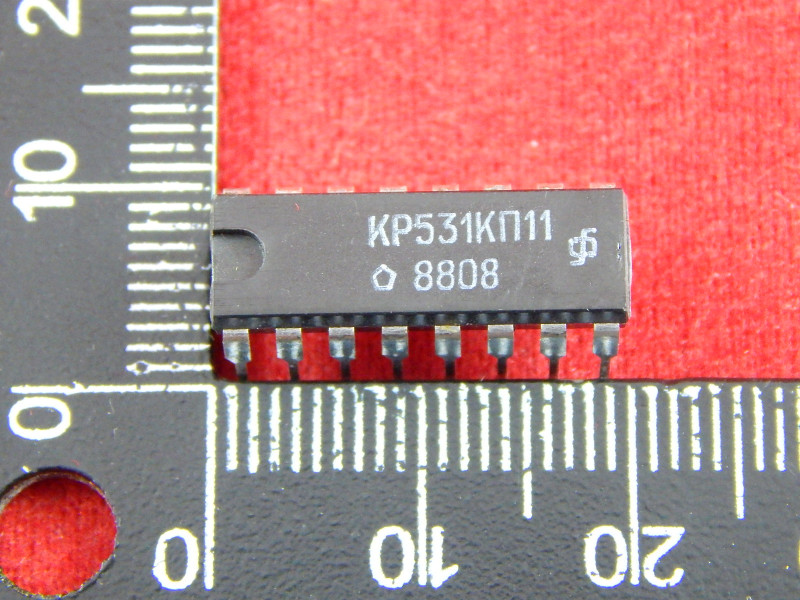

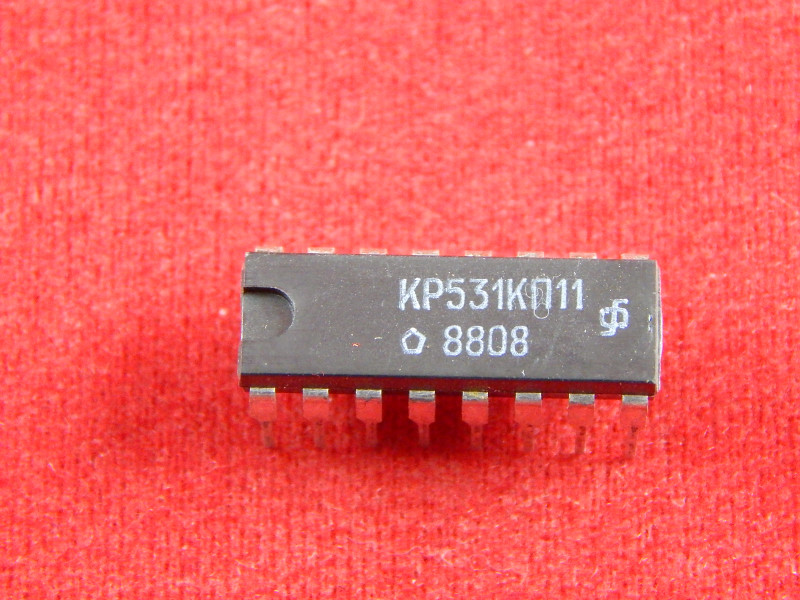

КР531КП11, Четырехразрядный селектор 2-1, Б/У

Цифровая микросхема серии ТТЛ изготовлена по биполярной технологии с диодами Шоттки и p-n переходом. Микросхема КР531КП11 представляет собой четырехразрядный селектор 2-1 с тремя устойчивыми состояниями. Предназначены для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения.
Выпускаются в 16-выводном пластмассовом корпусе с выводами для монтажа на печатную плату через отверстия. Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы. Содержат 207 интегральных элементов.

Спецификация:

• Номинальное напряжение питания: 5 В, ±5%;
• Выходное напряжение низкого уровня: ≤ 0,5 В;
• Выходное напряжение высокого уровня: ≥ 2,4 В;
• Ток потребления при низком уровне выходного напряжения: ≤ 93 мА;
• Ток потребления при высоком уровне выходного напряжения: ≤ 68 мА;
• Ток потребления в состоянии «выключено»: ≤ 99 мА;
• Входной ток низкого уровня по выводам:
• 1: ≤ |-4| мА;
• 2, 3, 5, 6, 10, 11, 13-15: ≤ |-2| мА;
• Входной ток высокого уровня по выводам:
• 1: ≤ 0,1 мА;
• 2, 3, 5, 6, 10, 11, 13-15: ≤ 0,05 мА;
• Выходной ток низкого уровня в состоянии «выключено»: ≤ |-0,05| мА;
• Выходной ток высокого уровня в состоянии «выключено»: ≤ 0,05 мА;
• Время задержки распространения при включении по выводам:
• от 2, 3 до 4; от 5, 6 до 7; от 10, 11 до 9; от 13, 14 до 12: ≤ 6,5 нс;
• от 1 до 4, 7, 9, 12: ≤ 15 нс;
• Время задержки распространения при выключении по выводам:
• от 2, 3 до 4; от 5, 6 до 7; от 10, 11 до 9; от 13, 14 до 12: ≤ 7,5 нс;
• от 1 до 4, 7, 9, 12: ≤ 15 нс;
• Время задержки распространения при переходе из состояния низкого уровня в состояние «выключено»: ≤ 16 нс;
• Время задержки распространения при переходе из состояния высокого уровня в состояние «выключено»: ≤ 10,5 нс;
• Время задержки распространения при переходе из состояния «выключено» в состояние низкого уровня: ≤ 21 нс;
• Время задержки распространения при переходе из состояния «выключено» в состояние высокого уровня: ≤ 19,5 нс.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
