LNK305DN, интегральный AC-DC преобразователь

Артикул 16982

Разработан для замены всех неизолированных источников питания с линейным питанием и питанием от конденсатора в диапазоне выходного тока менее 280мА при равной стоимости системы, обеспечивая при этом гораздо более высокую производительность и энергоэффективность.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Характеристики

Тип продукции	AC/DC преобразователь
Тип корпуса	SO-8C
Тип подключения	Контакты для пайки
Входное напряжение, В	от 85 до 265 В
Сила тока на выходе, А	280 мА
Частота преобразования	70 кГц

Подробнее

LNK305DN включают МОП-транзистор мощностью 700В, генератор, простую схему управления включением/выключением, высоковольтный источник тока с коммутацией, дрожание частоты, ограничение тока по циклу и схему теплового отключения. Пусковая и рабочая мощность определяются непосредственно напряжением на выводе стока, что устраняет необходимость в источнике смещения и связанных с ним схемах в понижающих или обратных преобразователях. Полностью интегрированная схема автоматического перезапуска в LNK3045 надежно ограничивает выходную мощность при неисправностях, таких как короткое замыкание или разомкнутый контур, сокращая количество компонентов и затраты на защиту нагрузки на системном уровне.

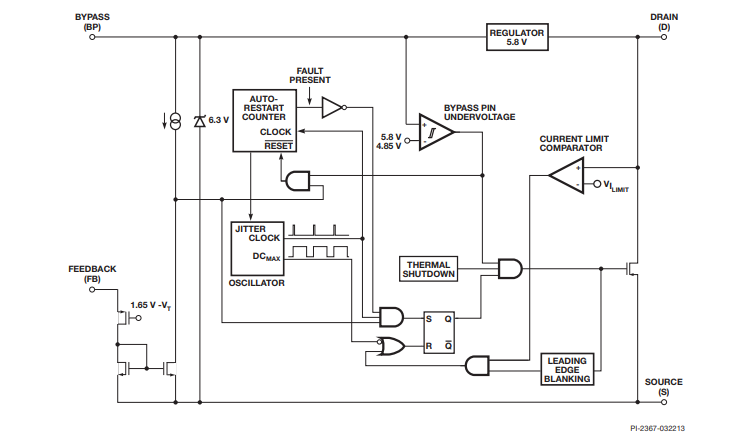

Функциональная схема:
