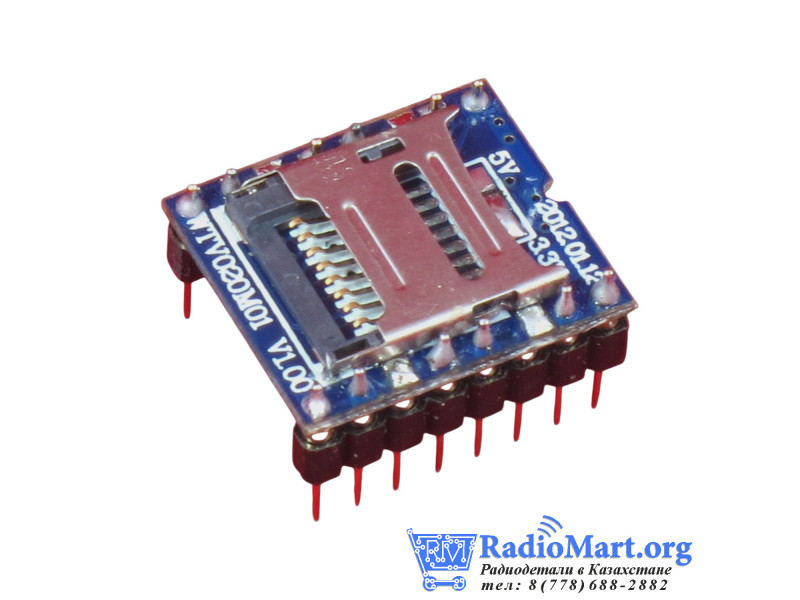

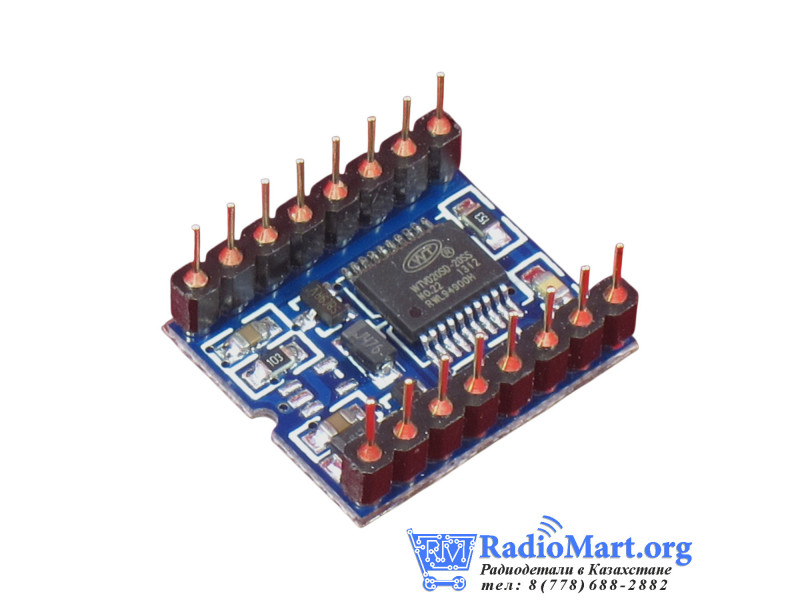

Звуковой модуль WTV020-SD Mini

10206

Модули и микросхемы серии WTV020-SD предназначены для приложений, где требуется простое дешевое решение по хранению-воспроизведению звуковых и музыкальных сообщений большой длительности с высоким качеством звучания. Идеальное решение, если вы решили "озвучить" свои конструкции.

Подробнее



Цена по прайсу: 2 008 тг

1 825 тг


Караганда:

Алматы:

Астана:


Подробнее

Для хранения аудио сообщений используется стандартная micro-SD flash карта. () Смена аудио информации осуществляется простой заменой или перезаписью flash карты. Запись может производиться на любом бытовом карт ридере.


Описание:

  • Поддержка SD карт 1GB файловая система FAT (FAT32, NTFS не поддетживается);
  • полностью готовое к использованию однокристальное решение,
  • минимальные размеры (модуль WTV020-SD-micro: всего 22 х 19 мм),
  • Сохранение до 512 записей, общей длительностью до 46 часов,
  • встроенный высокоскоростной аудио процессор, обеспечивает качественное и чистое звучание,
  • простая схема включения: всего одна микросхема,
  • быстрая и удобная смена звуковых сообщений: простой заменой flash карты или перезаписью ее на любом картридере,
  • поставляется на плате со штыревыми выводами
  • поддерживаемые частоты дискретизации от 6кГц до 36кГц,
  • поддерживается формат файлов WAV и AD4 (аналог mp3), AD4 файлы с битрейтом 6KHz to 32KHz, 36KHz; WAV аудио с битрейтом 6KHz ~ 16KHz;
  • ШИМ (PWM) выход для прямого подключения динамика с выходной мощностью 0.25/0.5Вт,
  • ЦАП (16bitDAC) выход для подключения внешнего усилителя,
  • 5 режимов управления, как с помощью кнопок или отдельных сигналов, так и по командам внешнего микроконтроллера,
  • Поддержка микроконтроллеров и кнопочного управления;
  • Воспроизведение с любого места;
  • Напряжение питания: DC2.5 ~ 3.6V;
  • Потребляемый ток: 16uA (без SD карты)


Обратите внимание!

SD карта в комплект не поставляется!

Модуль расчитан в основном на воспроизведение звука в формате ad4, WAV файлы воспроизводятся не все. Для перекодировки звука из WAV и MP3 в ad4, есть программа - USBRecordingNbk1.3.0. После перекодировки обязательно переименуйте файлы, не оставляйте буквы, название должно быть таким: 0000.ad4, 0001.ad4, ... , 0123.ad4 . Иначе модуль не поймет, что вы в него записали и что пытаетесь воспроизвести.


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
