Усилитель низкой частоты PAM8302, D класс, 2.5W, 2.2/5V

Миниатюрный монофонический усилитель высокой мощности способен выдавать до 2,5 Вт на колонки с сопротивлением 4–8 Ом. Внутри миниатюрного чипа находится контроллер класса D, способный работать от 2,2 В до 5,5 В постоянного тока. Поскольку усилитель относится к классу D, он очень эффективен (эффективность 88% при управлении динамиком 8 Ом при мощности более половины ватта), что делает его идеальным для портативных и работающих от батарей проектов. Он имеет встроенную защиту от перегрева и перегрузки по току. Частота ШИМ усилителя составляем 250КГц, что значительно выше слышимой границы звукового диапазона. Для работы не требуется подключения никаких дополнительных элементов. Достаточно подключить питание, подать звуковой сигнал и подключить громкоговоритель.

Спецификация:

• Микросхема усилителя: PAM8302;
• Количество каналов: 1;
• Напряжение питания: от 2.2 до 5 В;
• Выходная мощность: 2,5 Вт на 4 Ом, 10% THD, 1.5 Вт на 8 Ом, 10% THD, с 5.5 В питанием, 50дБ PSRR в 1KHz;
• Коэффициент усиления: 24 дБ, с регулировкой потенциометром на плате;
• Защиты: от перегрева, короткого замыкания, перегрузок по току;
• Потребляемый ток покоя: 8 мА;
• Потребляемый ток в режиме отключения: 1uA;
• КПД: 88%;
• Рабочая температура: от -40°C до +85°C;
• Размеры: 25х15 мм.

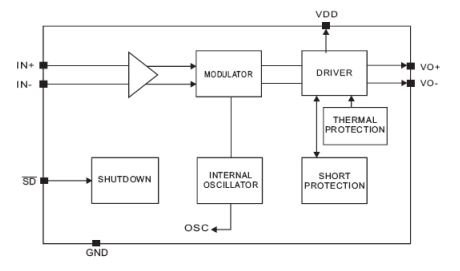

Блок-схема:
