FMMT717TA Транзистор PNP

15184

Применение:

  • MOSFET и IGBT;
  • Выключатель нагрузки;
  • Зарядка батареи;
  • DC-DC преобразование.

Подробнее

В наличии



120 ₸

Цена по прайсу: 132 ₸

Караганда
Много

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP PNP
Корпус TO-236
Напряжение коллектор–эмиттер BJT 12 В
Тип монтажа Поверхностный (SMD)

Подробнее

Биполярный транзистор - трёхэлектродный полупроводниковый прибор, один из типов транзисторов. В полупроводниковой структуре сформированы два p-n-перехода, перенос заряда через которые осуществляется носителями двух полярностей - электронами и дырками. Именно поэтому прибор получил название биполярный,  в отличие от полевого/униполярного транзистора. FMMT717TA является высокопроизводительным PNP транзистором 12В.

Спецификация:

  • Напряжение коллектора-эмиттера: 12 В;
  • Коллектор - базовое напряжение: 12 В;
  • Эмиттер - базовое напряжение: 5 В;
  • Напряжение насыщения коллектор-эмиттер: 180 мВ;
  • Максимальный ток коллектора постоянного тока: 2,5 А;
  • Pd - рассеиваемая мощность: 625 мВт;
  • Gain Bandwidth Product fT: 110 МГц;
  • Рабочая температура: от -55°C до +150°C.

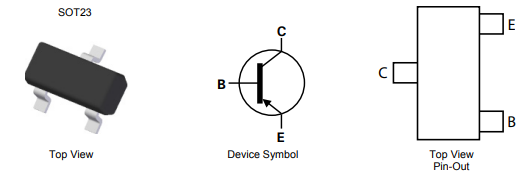

Принципиальная схема:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
PNP
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
12 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
12 В
Максимально допустимый ток коллектора (Ic), А
2.5 A
Статический коэффициент передачи тока (hfe)
300
Граничная частота коэффициента передачи тока (ft), Гц
80 МГц
Рассеиваемая мощность, Вт
0.625 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
5 В
Рабочая температура, °C
+150°C
Тип корпуса
TO-236

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

FMMT717TA

Техническая документация

Файлы для загрузки (411.47k)
