2SA970BL Биполярный транзистор PNP

15515

2SA970BL Мощный биполярный транзистор на 120В, 0.2А.

Подробнее

В наличии



100 ₸

Цена по прайсу: 111 ₸

Караганда
Достаточно

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP PNP

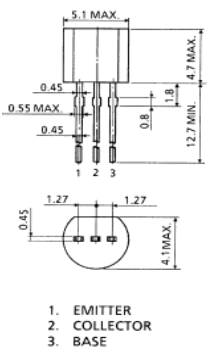

Корпус TO-92
Напряжение коллектор–эмиттер BJT 120 В (Ta = 25 °C; напряжение и ток по модулю; группа BL влияет на усиление)
Постоянный ток коллектора 0,1 А (Ta = 25 °C; напряжение и ток по модулю; группа BL влияет на усиление)
Рассеиваемая мощность 0,3 Вт (Ta = 25 °C; напряжение и ток по модулю; группа BL влияет на усиление)
Тип монтажа Выводной (THT)

Подробнее

Биполярный транзистор - трёхэлектродный полупроводниковый прибор, один из типов транзисторов. В полупроводниковой структуре сформированы два p-n-перехода, перенос заряда через которые осуществляется носителями двух полярностей - электронами и дырками. Именно поэтому прибор получил название биполярный,  в отличие от полевого/униполярного транзистора.

Спецификация:

  • Наименование производителя: 2SA970BL;
  • Тип материала: Si;
  • Полярность: PNP;
  • Максимальная рассеиваемая мощность (Pc): 0.3 W;
  • Макcимально допустимое напряжение коллектор-база (Ucb): 120 V;
  • Макcимально допустимое напряжение коллектор-эмиттер (Uce): 120 V;
  • Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V;
  • Макcимальный постоянный ток коллектора (Ic): 0.1 A;
  • Предельная температура PN-перехода (Tj): 150°C;
  • Граничная частота коэффициента передачи тока (ft): 100 MHz;
  • Ёмкость коллекторного перехода (Cc): 4 pf;
  • Статический коэффициент передачи тока (hfe): 350;
  • Корпус транзистора: TO92.

Габариты:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
PNP
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
120 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
120 В
Максимально допустимый ток коллектора (Ic), А
0.1 A
Статический коэффициент передачи тока (hfe)
350
Граничная частота коэффициента передачи тока (ft), Гц
100 МГц
Рассеиваемая мощность, Вт
0.3 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
5 В
Рабочая температура, °C
+150°C
Тип корпуса
TO-92

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

2SA970BL

Техническая документация

Файлы для загрузки (629.22k)
