2SC1567A Биполярный транзистор, NPN

15516

Транзистор — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет использовать его для усиления, генерирования, коммутации и преобразования электрических сигналов.

Подробнее

В наличии



400 ₸

Цена по прайсу: 441 ₸

Караганда
Много

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP NPN
Корпус TO-126
Напряжение коллектор–эмиттер BJT 120 В (TA = 25 °C; Panasonic 2SC1567A, не 100 В исполнения без A)
Постоянный ток коллектора 0,5 А (TA = 25 °C; Panasonic 2SC1567A, не 100 В исполнения без A)
Рассеиваемая мощность 1,2 Вт (TA = 25 °C; Panasonic 2SC1567A, не 100 В исполнения без A)
Коэффициент усиления hFE 130–330 (VCE = 10 В, IC = 150 мА; диапазон групп R/S, конкретная группа не установлена)
Частота единичного усиления 120 МГц (Типовое значение; VCB = 10 В, IE = −50 мА, f = 200 МГц)
Тип монтажа Выводной (THT)

Подробнее

Транзисторы серии 2SC1567A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1567A-R имеет коэффициент усиления в диапазоне от 130 до 220, 2SC1567A-S - в диапазоне от 185 до 330. Комплементарной парой для 2SC1567A является транзистор 2SA794A c PNP структурой.

Спецификация:

  • Наименование производителя: 2SC1567;
  • Тип материала: Si;
  • Полярность: NPN;
  • Максимальная рассеиваемая мощность (Pc): 3 W;
  • Макcимально допустимое напряжение коллектор-база (Ucb): 100 V;
  • Макcимально допустимое напряжение коллектор-эмиттер (Uce): 90 V;
  • Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V;
  • Макcимальный постоянный ток коллектора (Ic): 0.12 A;
  • Предельная температура PN-перехода (Tj): 200 °C;
  • Граничная частота коэффициента передачи тока (ft): 40 MHz;
  • Ёмкость коллекторного перехода (Cc): 20 pf;
  • Статический коэффициент передачи тока (hfe): 20;
  • Корпус транзистора: TO126.

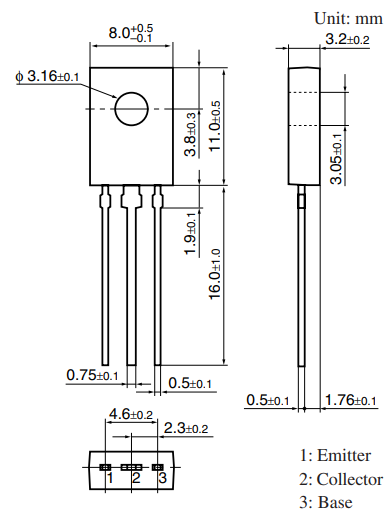

Габариты и подключение:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
NPN
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
120 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
120 В
Максимально допустимый ток коллектора (Ic), А
1 A
Статический коэффициент передачи тока (hfe)
60
Граничная частота коэффициента передачи тока (ft), Гц
65 МГц
Рассеиваемая мощность, Вт
4 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
5 В
Рабочая температура, °C
+200°C
Тип корпуса
TO-126
