KTC3200BL NPN биполярный транзистор

15517

Транзисторы серии KTC3200 делятся на несколько групп по коэффициенту усиления. Транзистор KTC3200BL имеет коэффициент усиления - в диапазоне от 200 до 700.

Подробнее

В наличии



330 ₸

Цена по прайсу: 364 ₸

Караганда
Достаточно

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP NPN
Корпус TO-92
Напряжение коллектор–эмиттер BJT 120 В (Ta = 25 °C; группа BL влияет на усиление)
Постоянный ток коллектора 0,1 А (Ta = 25 °C; группа BL влияет на усиление)
Рассеиваемая мощность 0,625 Вт (Ta = 25 °C; группа BL влияет на усиление)
Тип монтажа Выводной (THT)

Подробнее

Транзистор — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет использовать его для усиления, генерирования, коммутации и преобразования электрических сигналов.

Спецификация:

  • Структура: NPN;
  • Напряжение коллектор-эмиттер, не более: 120 В;
  • Напряжение коллектор-база, не более: 120 В;
  • Напряжение эмиттер-база, не более: 5 V;
  • Ток коллектора, не более: 0.1 А;
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт;
  • Коэффициент усиления транзистора по току (hfe): от 350 до 700;
  • Граничная частота коэффициента передачи тока: 100 МГц;
  • Корпус: TO-92.

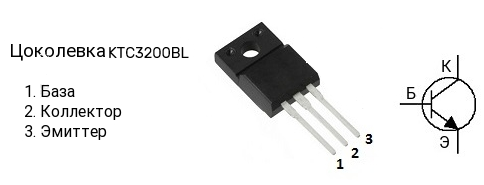

Подключение:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
NPN
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
120 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
120 В
Максимально допустимый ток коллектора (Ic), А
0.1 A
Статический коэффициент передачи тока (hfe)
200
Граничная частота коэффициента передачи тока (ft), Гц
100 МГц
Рассеиваемая мощность, Вт
0.625 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
5 В
Рабочая температура, °C
+175°C
Тип корпуса
TO-92

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

KTC3200BL

Техническая документация

Файлы для загрузки (367.71k)
