Транзистор биполярный KTC4370Y

15518

Транзисторы серии KTC4370 делятся на несколько групп по коэффициенту усиления. Транзистор KTC4370Y имеет коэффициент  - в диапазоне от 120 до 240.

Подробнее

В наличии



460 ₸

Цена по прайсу: 507 ₸

Караганда
Много

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP NPN
Корпус TO-220F
Напряжение коллектор–эмиттер BJT 160 В (Ток по таблице Ta = 25 °C; мощность при Tc = 25 °C; KTC4370 без суффикса A)
Постоянный ток коллектора 1,5 А (Ток по таблице Ta = 25 °C; мощность при Tc = 25 °C; KTC4370 без суффикса A)
Рассеиваемая мощность 20 Вт (Ток по таблице Ta = 25 °C; мощность при Tc = 25 °C; KTC4370 без суффикса A)
Тип монтажа Выводной (THT)

Подробнее

Транзистор — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет использовать его для усиления, генерирования, коммутации и преобразования электрических сигналов.

Спецификация:

  • Структура - n-p-n;
  • Напряжение коллектор-эмиттер, не более: 160 В;
  • Напряжение коллектор-база, не более: 160 В;
  • Напряжение эмиттер-база, не более: 5 V;
  • Ток коллектора, не более: 1.5 А;
  • Рассеиваемая мощность коллектора, не более: 20 Вт;
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240;
  • Граничная частота коэффициента передачи тока: 100 МГц;
  • Корпус: TO-220F.

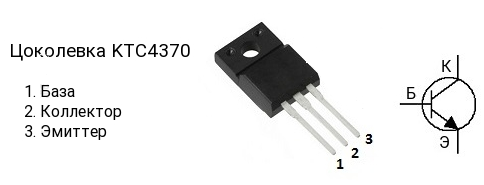

Подключение:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
NPN
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
160 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
160 В
Максимально допустимый ток коллектора (Ic), А
1.5 A
Статический коэффициент передачи тока (hfe)
240
Граничная частота коэффициента передачи тока (ft), Гц
100 МГц
Рассеиваемая мощность, Вт
20 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
5 В
Рабочая температура, °C
+175°C
Тип корпуса
TO-220F

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

KTC4370

Техническая документация

Файлы для загрузки (458.74k)
