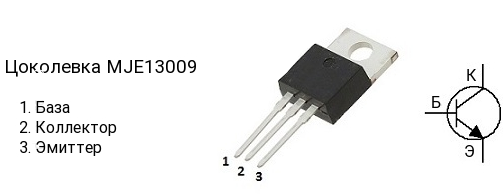

MJE13009 биполярный транзистор, TO-220

Транзистор, чаще всего, обозначен на корпусе только цифрами. Цифры “13009” обозначают серийный номер в американской системе JEDEC. Считается, что впервые данный транзистор произвела американская компания Motorola. 13009, по своим характеристикам, является силовым транзистором, который сильно греется при работе. Поэтому он выпускается в корпусе, обеспечивающим тепловой контакт между его металлической поверхностью и внешним радиатором. Металлическая поверхность устройства связана электрически с коллектором.
Спецификация:

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 400 В
• Напряжение коллектор-база, не более: 700 В
• Напряжение эмиттер-база, не более: 9 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (h_fe): от 8 до 40
• Граничная частота коэффициента передачи тока: 4 МГц
• Корпус: TO-220

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции

Биполярный транзистор

Тип подключения

Контакты для пайки

Структура транзистора

NPN

Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В

700 В

Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В

400 В

Максимально допустимый ток коллектора (Ic), А

12 A

Статический коэффициент передачи тока (hfe)

8

Граничная частота коэффициента передачи тока (ft), Гц

4 МГц

Рассеиваемая мощность, Вт

100 Вт

Макcимально допустимое напряжение эмиттер-база (Vebo), В

9 В

Рабочая температура, °C

+150°C

Тип корпуса

TO-220
