BCX55 Транзистор, NPN, 60В, 1.5А, 1Вт, SOT-89

16529

Транзистор – полупроводниковый элемент с тремя выводами (обычно), на один из которых (коллектор) подаётся сильный ток, а на другой (база) подаётся слабый (управляющий ток).

Подробнее

В наличии



30 ₸

Цена по прайсу: 33 ₸

Караганда
Много

Характеристики

Тип транзистора BJT
Конструкция Одиночный
Полярность NPN / PNP NPN
Корпус SOT-89
Напряжение коллектор–эмиттер BJT 60 В
Тип монтажа Поверхностный (SMD)
Габариты 3х2х1 мм

Подробнее

Данный BCX55 является биполярным транзистором средней мощности в пластиковом корпусе с SMD типом установки. Биполярный транзистор — это трёхэлектродный полупроводниковый прибор, один из типов транзисторов. В полупроводниковой структуре сформированы два p-n-перехода, перенос заряда через которые осуществляется носителями двух полярностей — электронами и дырками.

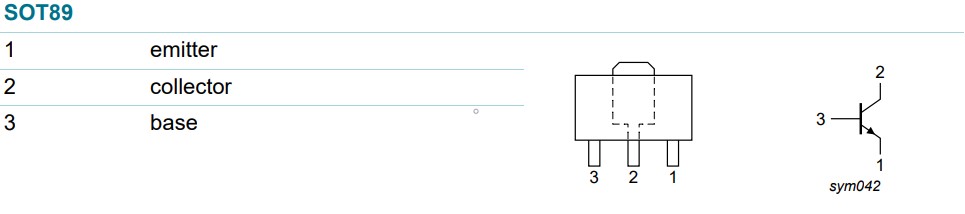

Схема подключения:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
NPN
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
60 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
60 В
Максимально допустимый ток коллектора (Ic), А
1.5 A
Статический коэффициент передачи тока (hfe)
40
Граничная частота коэффициента передачи тока (ft), Гц
65 МГц
Рассеиваемая мощность, Вт
1 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
5 В
Рабочая температура, °C
+150°C
Тип корпуса
SOT-89

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
