BCX56 Транзистор, NPN, 80В, 1А, 0.5Вт, SOT-89

Артикул 16530

Транзистор – полупроводниковый элемент с тремя выводами (обычно), на один из которых (коллектор) подаётся сильный ток, а на другой (база) подаётся слабый (управляющий ток).

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Характеристики

Тип продукции	Биполярный транзистор
Тип корпуса	SOT-89
Тип подключения	Контакты для пайки
Структура транзистора	NPN
Рассеиваемая мощность, Вт	1 Вт
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В	100 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В	80 В
Максимально допустимый ток коллектора (Ic), А	1.5 A
Статический коэффициент передачи тока (hfe)	40
Граничная частота коэффициента передачи тока (ft), Гц	65 МГц
Макcимально допустимое напряжение эмиттер-база (Vebo), В	5 В
Рабочая температура, °C	+150°C
Габариты	3х2х1 мм

Подробнее

Данный BCX56 является биполярным транзистором средней мощности в пластиковом корпусе с SMD типом установки. Биполярный транзистор — это трёхэлектродный полупроводниковый прибор, один из типов транзисторов. В полупроводниковой структуре сформированы два p-n-перехода, перенос заряда через которые осуществляется носителями двух полярностей — электронами и дырками.

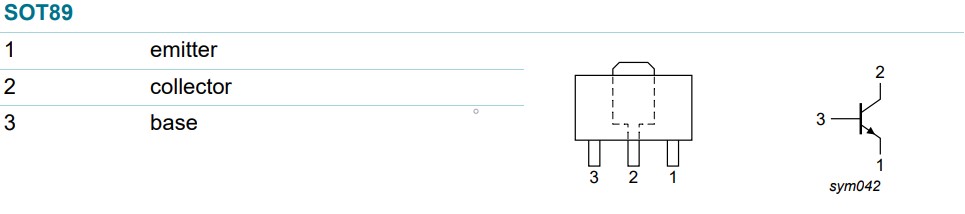

Схема подключения:
