2SC9014, биполярный NPN-транзистор, 45 В, 0,1 А, TO-92
18437
2SC9014 — малошумящий NPN-транзистор в TO-92. VCEO до 45 В; 50 В относится к VCBO. Максимальный ток коллектора 0,1 А, рассеиваемая мощность 0,45 Вт при TA = 25 °C.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип транзистора | BJT |
| Конструкция | Одиночный |
| Полярность NPN / PNP | NPN |

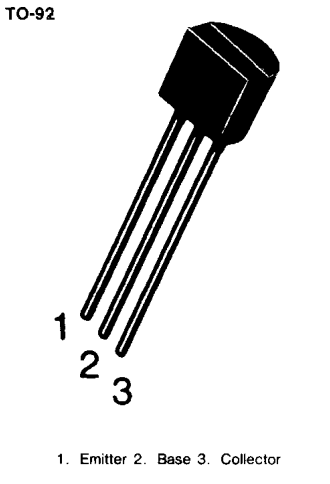

| Корпус | TO-92 |
| Напряжение коллектор–эмиттер BJT | 45 В (TA = 25 °C; 45 В VCEO, не 50 В VCBO; паспорт USHA 2SC9014) |
| Постоянный ток коллектора | 0,1 А (TA = 25 °C; 45 В VCEO, не 50 В VCBO; паспорт USHA 2SC9014) |
| Рассеиваемая мощность | 0,45 Вт (TA = 25 °C; 45 В VCEO, не 50 В VCBO; паспорт USHA 2SC9014) |
| Тип монтажа | Выводной (THT) |
Подробнее
2SC9014 — малошумящий NPN-транзистор в TO-92. VCEO до 45 В; 50 В относится к VCBO. Максимальный ток коллектора 0,1 А, рассеиваемая мощность 0,45 Вт при TA = 25 °C.
Прежние данные карточки — требуют сверки с паспортом
Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.
- Тип продукции
- Биполярный транзистор
- Тип подключения
- Контакты для пайки
- Структура транзистора
- NPN
- Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
- 50 В
- Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
- 45 В
- Максимально допустимый ток коллектора (Ic), А
- 0.1 A
- Статический коэффициент передачи тока (hfe)
- 60
- Граничная частота коэффициента передачи тока (ft), Гц
- 150 МГц
- Рассеиваемая мощность, Вт
- 0.45 Вт
- Макcимально допустимое напряжение эмиттер-база (Vebo), В
- 5 В
- Рабочая температура, °C
- +150°C
- Тип корпуса
- TO-92
