TIP110, Транзистор составной, NPN, 60В, 4A, TO-220AB

18584

TIP110 — это кремниевый NPN-транзистор Дарлингтона средней мощности, выпускаемый в корпусе TO-220AB. Главная особенность: очень большой коэффициент усиления по току hFE > 1000 благодаря конфигурации Дарлингтона (два транзистора в одном кристалле).

Подробнее

В наличии



180 ₸

Цена по прайсу: 199 ₸

Караганда
Достаточно

Характеристики

Тип транзистора BJT
Конструкция Дарлингтон
Полярность NPN / PNP NPN
Корпус TO-220AB
Напряжение коллектор–эмиттер BJT 60 В
Тип монтажа Выводной (THT)

Подробнее

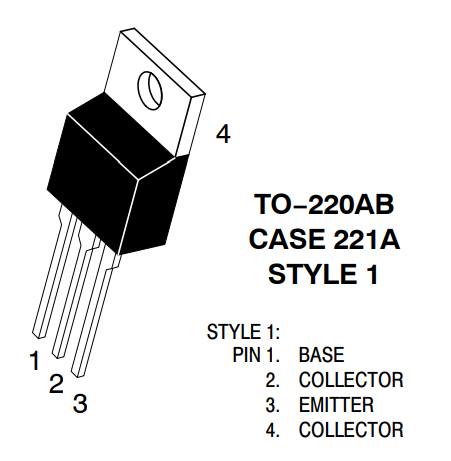

Схема подключения:

Прежние данные карточки — требуют сверки с паспортом

Это сохранённые старые значения. Они не используются как подтверждённые номиналы новых фильтров. При подборе учитывайте полный паспорт и условия охлаждения.

Тип продукции
Биполярный транзистор
Тип подключения
Контакты для пайки
Структура транзистора
NPN
Допустимое напряжение коллектор-базы транзистора до повреждения (Vcbo), В
60 В
Допустимое напряжение коллектор-эмиттер транзистора до повреждения (Vceo), В
60 В
Максимально допустимый ток коллектора (Ic), А
4 A
Статический коэффициент передачи тока (hfe)
1000
Рассеиваемая мощность, Вт
50 Вт
Макcимально допустимое напряжение эмиттер-база (Vebo), В
5 В
Рабочая температура, °C
от -65°C до +150°C
Тип корпуса
TO-220AB

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

TIP110

Техническая документация

Файлы для загрузки (142.81k)
