Датчик сердечного ритма, ЭКГ, AD8232

AD8232 - это экономичный аналоговый датчик ЭКГ для измерения электрической активности сердца. ЭКГ- датчик частоты сердечных сокращений AD8232 с одним отведением преобразует сердцебиение в аналоговый сигнал. Сигнал позволяет нам отслеживать сердцебиение, используя даже самые простые примеры встроенной среды разработки Arduino IDE.

Внимание!

Не является медицинским прибором! Предназначен, в первую очередь, для ознакомления с принципами построения ЭКГ и ЭМГ.

Спецификация:

• Напряжение питание: от 2 до 3.5 В;
• Потребление тока: 170 мкА;
• Встроенный фильтр ВЧ помех;
• 2-полюсный фильтр высоких частот;
• 3-полюсный фильтр низких частот;
• Коэффициент ослабления синфазного сигнала: 80 дБ;
• Детектор контакта электродов;
• Встроенный усилитель «Right Leg Drive»;
• Светодиод, синхронизированный с показаниями электродов;
• Выходной сигнал: аналоговый;
• Габариты: 36x28x7 мм.

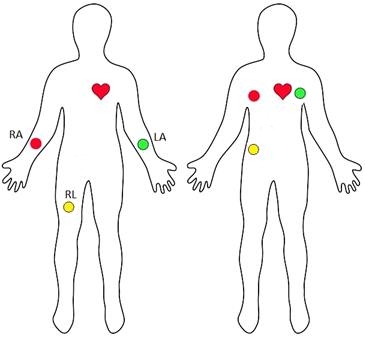

Для снятия ЭКГ электроды крепятся на теле согласно рисунку:

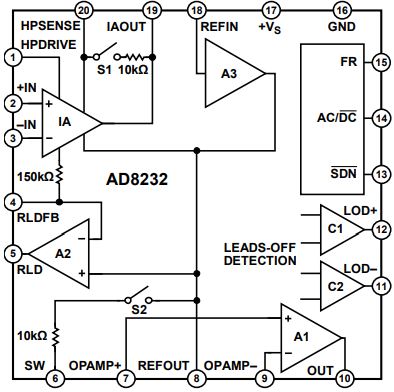

Функциональная схема:

Подключение:

• GND – общий контакт;
• 3.3V – напряжение питания;
• OUTPUT – выходной аналоговый сигнал;
• LO- – отрицательный полюс датчика наличия контакта;
• LO+ – положительный полюс датчика наличия контакта;
• SDN – для кнопки включения/выключения.
