Датчик движения HC-SR501

10151

Инфракрасный датчик движения HC-SR501 используется для обнаружения в контролируемой зоне движения объектов, которые излучают инфракрасное излучение (тепло). Принцип работы датчика основан на пироэлектричестве.

Подробнее



Цена по прайсу: 583 тг

530 тг


Караганда:

Алматы:

Астана:


Характеристики

Рабочее напряжение, Вот 4.5 до 20 В
Рабочий ток, А60мА
Длительность импульсаот 5 до 300 сек (настраивается)
Время блокировки2,5 сек. (но можно изменить заменой ЧИП-резисторов)
Дистанция обнаруженияот 3 до 7 м
Измерительный уголот 120° до 140°
Режим подключенияVCC, GND, OUT
Режим работыL — одиночный захват, H — повторяемые измерения
Рабочая температура, °Cот -20 до +80°C
Габариты32.4х24.4х26 мм

Подробнее

Пироэлектричество — это свойство генерировать определенное электрическое поле при облучении материала инфракрасными (тепловыми) лучами. Над чувствительным элементом установлена линза Френеля, которая используется для увеличения радиуса обзора и усиления входящего инфракрасного сигнала.

Описание режимов:

  1. Режим H — в этом режиме при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень (3,3в TTL логика).
  2. Режим L — в этом режиме на выходе при каждом срабатывании датчика появляется отдельный импульс.На плате имеется два подстроечных резистора: левым регулируется чувствительность (от 3 до 7 м), правым устанавливается время, в течении которого при обнаружении движения на OUT будет логическая единица (от 5 до 300 сек). Инфракрасный датчик движения HC-SR501 имеет один интерфейс для подключения к микроконтроллеру. Это 3-х контактный штыревой интерфейс для подключения к микроконтроллеру. Контакты: OUT (выходной сигнал) – контакт для обмена данными между датчиком и микроконтроллером; VCC – напряжение питания; GND – общий контакт. Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или от внешнего источника питания (блока питания, батареи). Напряжение питания датчика 4,5 – 20 В.

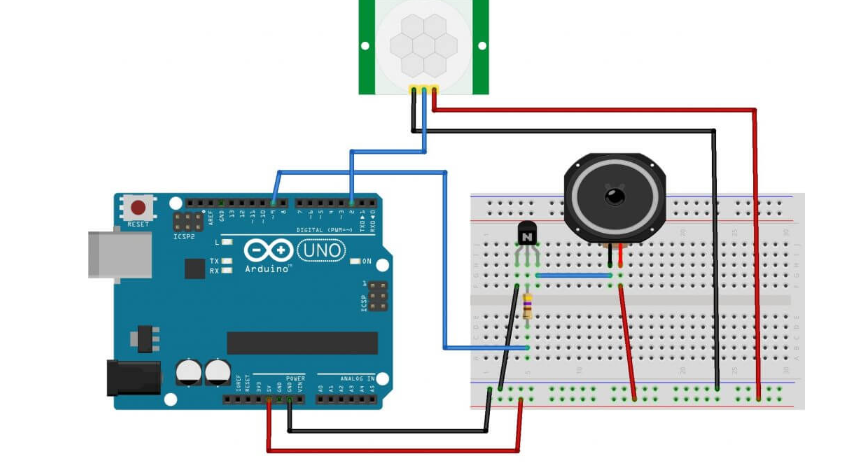

Подключение к Arduino:

Модуль имеет 3 вывода:

  • VCC — питание 5-20 В;
  • GND — земля;
  • OUT — цифровой выход (0-3.3В).


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
