SS49E, Линейный аналоговый датчик Холла

Артикул: 10163

Датчик Холла – это прибор, фиксирующий магнитное поле и его напряженность. В смартфонах используется упрощенный аналог устройства, который определяет только наличие магнитного поля без считывания его напряженности по осям.

Подробнее

Удалите этот товар из моего избранного
Добавьте этот товар к моему избранному
Скачать коммерческое предложение

Характеристики

Производитель	HONEYWELL
Рабочее напряжение, В	от 2,7 до 6,5 В
Рабочий ток, А	от 4.2 до 8 мА
Диапазон измерения (Гаусс)	от -1500 до 1500 Гаусс
Высокая чувствительность	1.8 мВ/Гаусс
Интерфейс	Аналоговый
Рабочая температура, °C	от -40°C до +100°C
Габариты	5x20 мм

Подробнее

Линейный аналоговый датчик Холла SS49E, часто обозначается как 49E. Используется для обнаружения магнитного поля и измерения его силы. В отличие от герконовых датчиков не имеет движущихся частей, а соответственно намного более долговечен. Благодаря аналоговому выходу легко согласовывается с микроконтроллерами, имеющими АЦП.

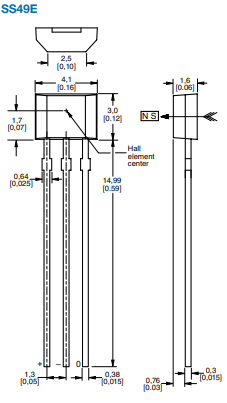

Схема:
