Индуктивный датчик LJ12A3-4-Z/BY, PNP, NO (нормально открытый)

15730

Концевой бесконтактный активный датчик индуктивного типа, Ø12 мм - герметичный.

Подробнее



Цена по прайсу: 1 595 тг

1 450 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

LJ12A3-4-Z/BY используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика. Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 4 мм. На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта. Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода. Концевой индуктивный датчик LJ12A3-4-Z/BY имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА).

Спецификация:

  • Модель: LJ12A3-4-Z/BY
  • Тип датчика: индуктивный
  • Тип конструкции: цилиндрический
  • Напряжение питания: 6-36 В постоянного тока
  • Ток: 300 мА
  • Частота: 150 Гц
  • Полярность выхода: PNP
  • Состояние выхода: нормально открытый (NO)
  • Дистанция срабатывания: 4 мм
  • Индикация срабатывания: есть
  • Защита от неправильного подключения питания: есть

Схема подключения:

dt

  • Коричневый - "+".
  • Синий - "GND".
  • Черный - "сигнал".

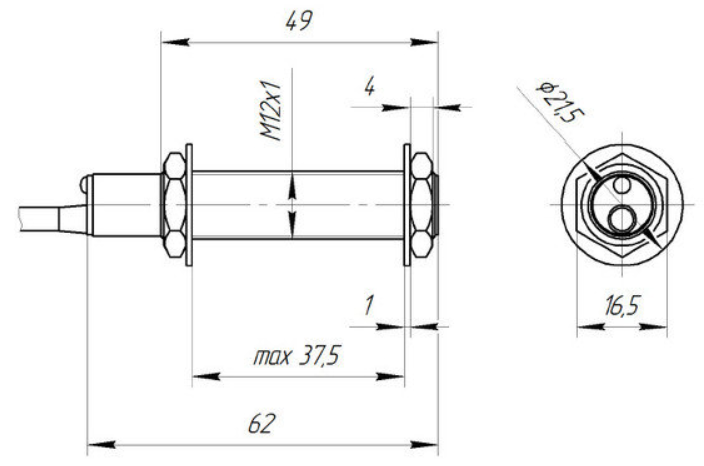

Размеры:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

LJ12A3-4-Z/BY

Техническая документация

Файлы для загрузки (1.18M)
