E3F-DS30C4 NPN Оптический датчик NO

14987

E3F-DS30C4 - это бесконтактный герметичный датчик инфракрасного типа. Используется в станках с ЧПУ и устройствах автоматизации для определения положения объектов. Принцип работы датчика прост он создает поле вокруг себя и излучает электромагнитный луч. Как только луч отследит любой непрозрачный объект в диапазоне своего обнаружения - датчик мгновенно подает сигнал красного цвета.

Подробнее



Цена по прайсу: 3 379 тг

3 072 тг


Караганда:

Алматы:

Астана:


Подробнее

E3F-DS30C4 - это бесконтактный герметичный датчик инфракрасного типа. Предназначены для бесконтактного контроля положения предметов. Без физического контакта и вне зависимости от формы бесконтактные датчики обнаруживают все предметы находящиеся в пределах активной зоны и выдают соответствующий управляющий сигнал. E3F-DS30C4 чувствительный к пыли, но вибрация на датчик влияние не оказывает. Данная модель оснащена светодиодной индикацией.

Спецификация:

  • Напряжение питания: от 6V до 36V;
  • Монтаж: выступающий;
  • Рабочая температура: от -25ºC до 70ºC;
  • Материал: пластик;
  • Тип выхода: NPN;
  • Нормальное состояние выхода: NО;
  • Расстояние срабатывания: 300 mm;
  • Электромонтажное подключение: кабель (1.1 м);
  • Ток нагрузки: 300мА;
  • Частота срабатывания: 1кГц;
  • Гистерезис: <10% от зоны чувствительности;
  • Ток потребления: DC 12V: 8мА; 24V: 15 мА;
  • Ток утечки: DC: <0.8 мА;
  • Сопротивление изоляции: 50 МОм;
  • Индикация срабатывания: светодиодная;
  • Степень защиты: IP66.

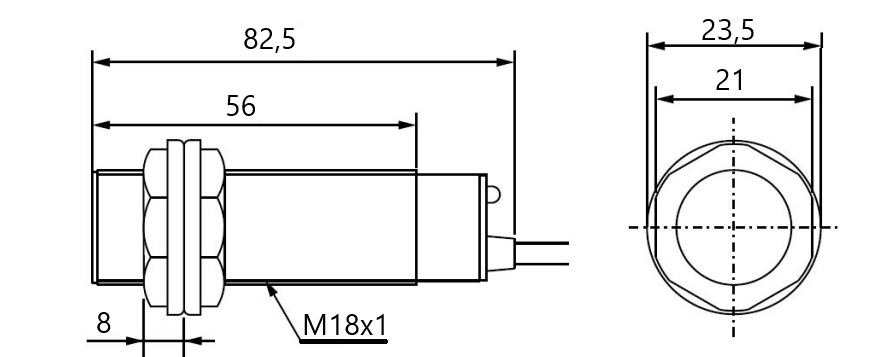

Размеры датчика:

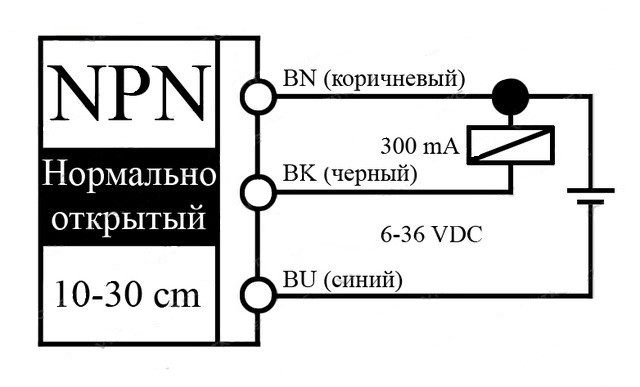

Схема подключения:

Важно!:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
