Производитель: Analog Devices

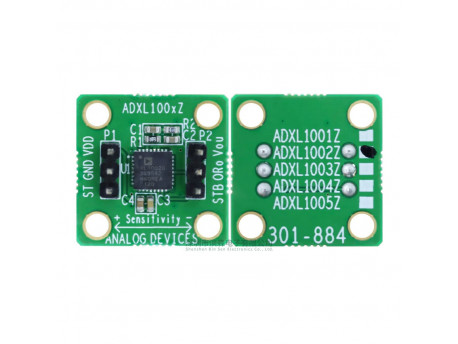

Отладочная плата акселерометра Analog Devices EVAL-ADXL1002Z, ±50g
19024
Отладочная плата EVAL-ADXL1002Z для быстрого тестирования MEMS акселерометра ADXL1002 с аналоговым выходом. Подходит для оценки вибраций до ±50g и частотного диапазона до 11 кГц.
Этого товара нет в наличии
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Производитель | Analog Devices |
| Интерфейс | Аналоговый |
Подробнее

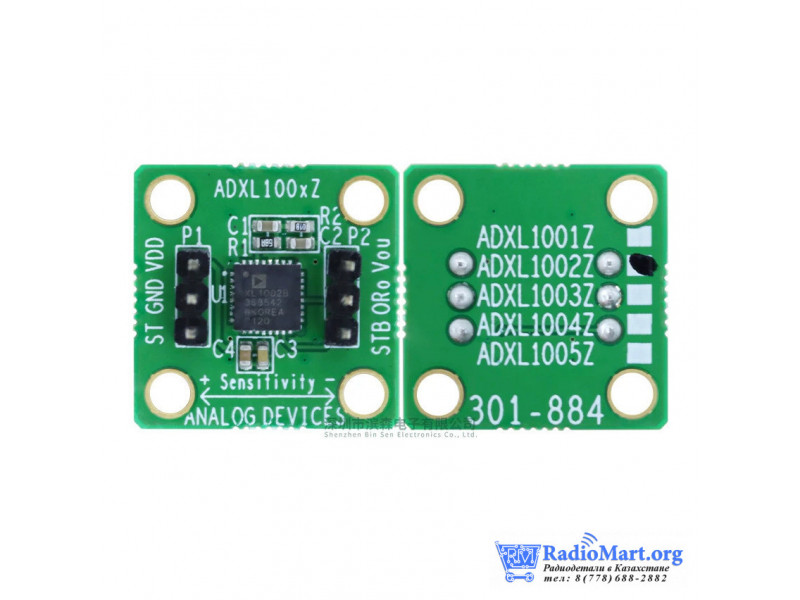

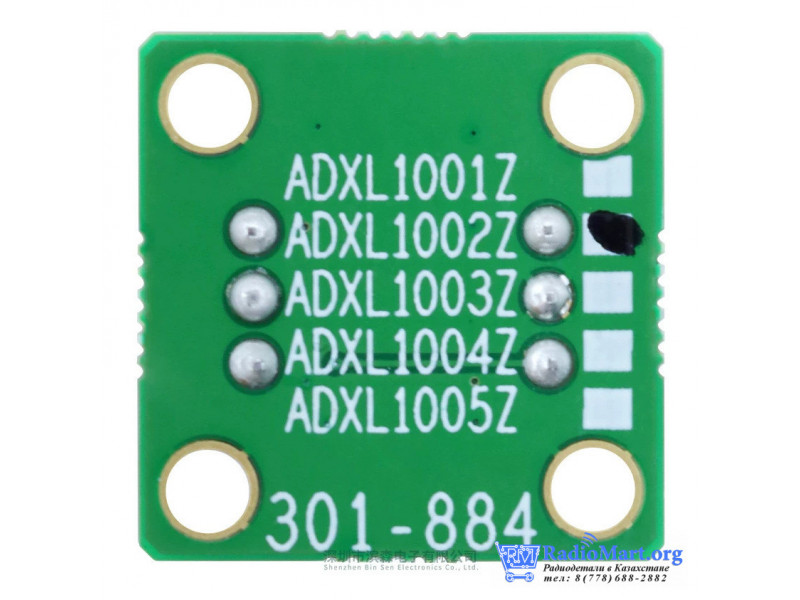

Плата EVAL-ADXL1002Z от Analog Devices предназначена для быстрой оценки характеристик низкошумного высокочастотного MEMS акселерометра ADXL1002. Конструкция выполнена на жесткой печатной плате квадратной формы, специально спроектированной для монтажа на механический вибростенд и жесткого крепления при измерениях вибрации.

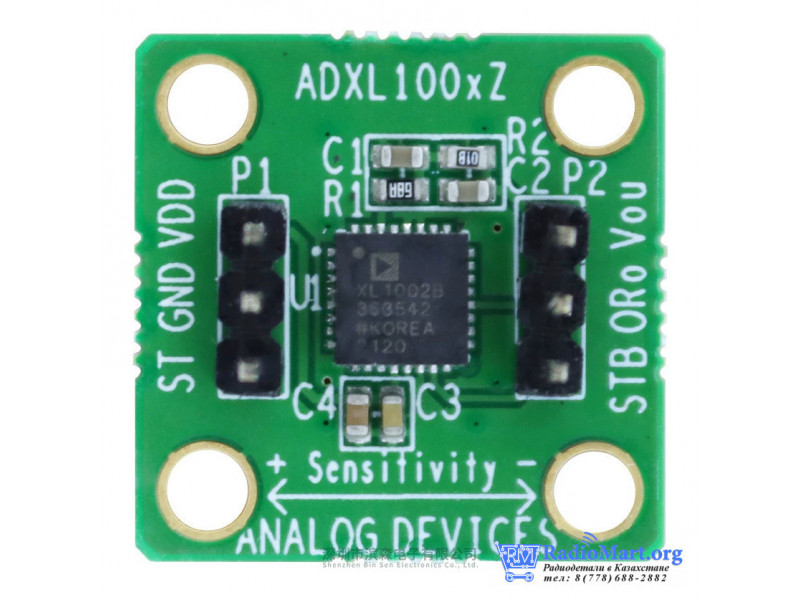

На плате установлен датчик ADXL1002 с аналоговым выходом, который обеспечивает измерение ускорения до ±50g и широкий частотный диапазон. Плата выводит основные сигналы и питание на контактные площадки/штыревой разъем, что упрощает подключение к измерительному оборудованию или внешней электронике.
Преимущества:
- Быстрая оценка характеристик акселерометра ADXL1002 без разработки собственной платы
- Жесткая конструкция и монтажные отверстия для установки на вибростенд
- Аналоговый выход для прямого подключения к АЦП или осциллографу
Применение:
- Измерение и анализ вибраций в лабораторных условиях
- Отладка и тестирование систем мониторинга состояния оборудования
- Исследовательские и учебные проекты с измерением ускорения
Характеристики:
- Тип изделия: отладочная (evaluation) плата для акселерометра
- Модель платы: EVAL-ADXL1002Z
- Производитель: Analog Devices
- Установленный датчик: ADXL1002 (MEMS акселерометр)
- Диапазон ускорения (датчика): ±50g
- Частотный диапазон (датчика): линейный отклик от постоянного тока (dc) до примерно 11 кГц (−3 дБ)
- Резонансная частота датчика: около 21 кГц
- Тип выхода датчика: аналоговый
- Форм-фактор платы: квадратная, около 0,8" × 0,8" с монтажными отверстиями (по данным производителя о серии EVAL-ADXL100xZ)
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
