Инфракрасный датчик столкновения, расстояния HW-201 (YL-63)
10677
Инфракрасный датчик расстояния/столкновения предназначен для применения, когда не требуется информация о расстоянии до объекта, а только о его наличии или отсутствии. Предельная дистанция регистрации зависит от настройки. Датчик YL-63 имеет дискретный выход.
Этого товара нет в наличии
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Рабочее напряжение, В | от 3.3 до 5 В |
| Дальность обнаружения | от 2 до 30 см |
| Измерительный угол | 35° |
| Режим подключения | VCC, GND, OUT |
| Габариты | 43х16х7 мм |
Подробнее

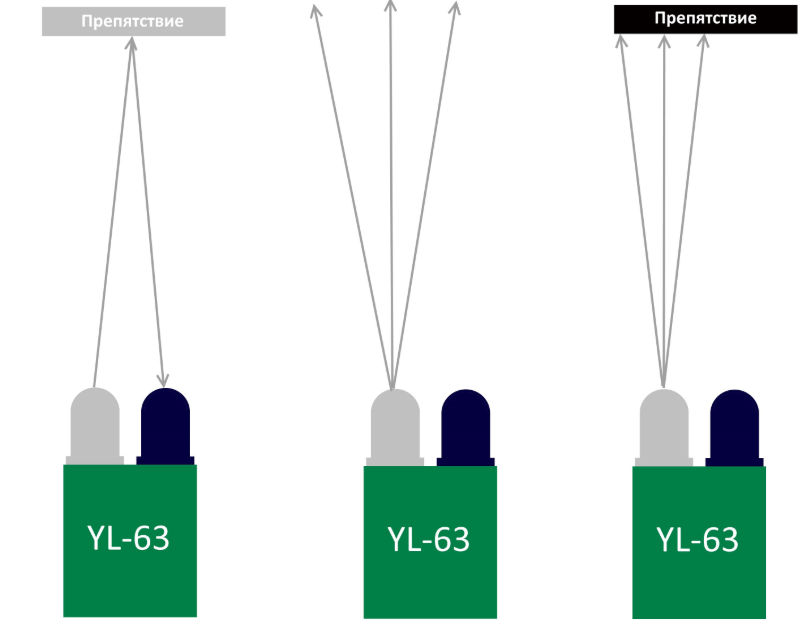

Излучение отражается от препятствия и регистрируется фотоприемником после передает сигнал на компаратор LM393, который настроен на срабатывание при определенном уровне освещенности фотоприемника. Компаратор LM393 формирует сигнал на выходе датчика низкого или высокого логического уровня. Работа устройства заключается в определении освещенности фотоприемника. Поскольку датчик фиксирует отраженное излучение, то возникает погрешность измерения расстояния, вызванная различной отражающей способностью поверхностей объектов изготовленных из разнообразных материалов.

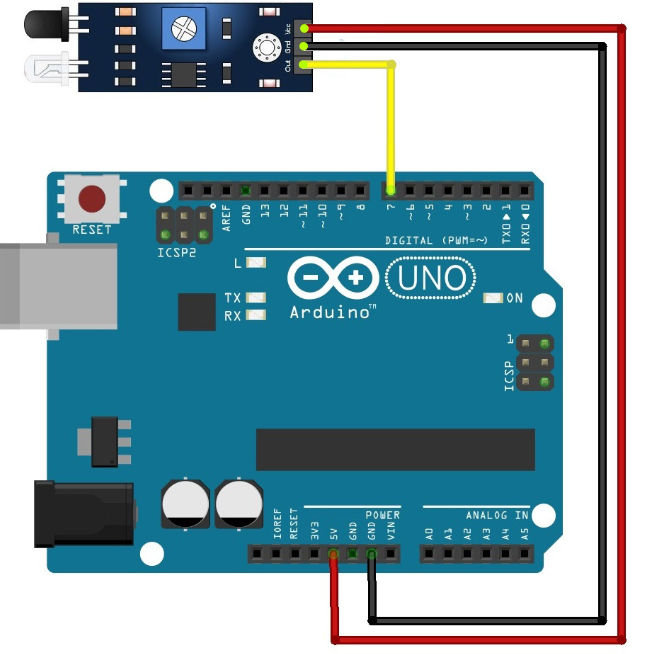

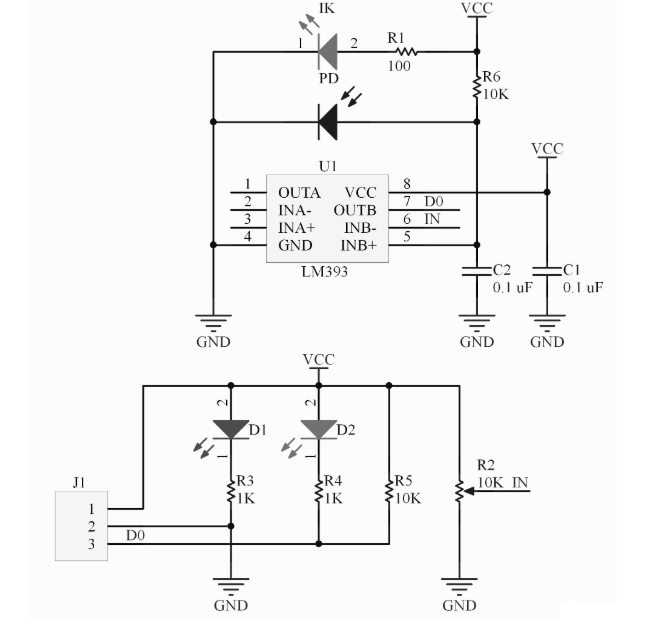

Схемы и инструкция по подключению:
Датчик имеет 3 вывода:
- VCC – «плюс» питания;
- GND – «минус» питания, общий провод, «земля»;
- OUT – выход для отправки данных на управляющее устройство.
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
