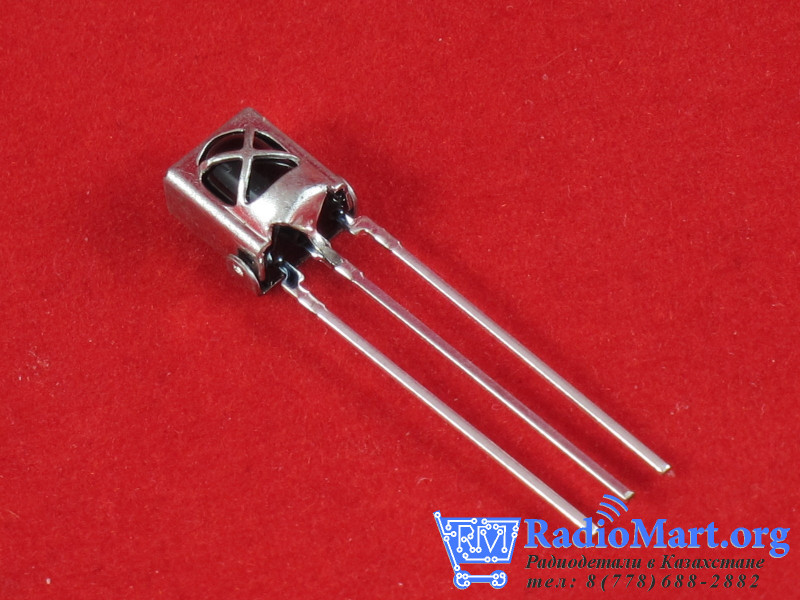

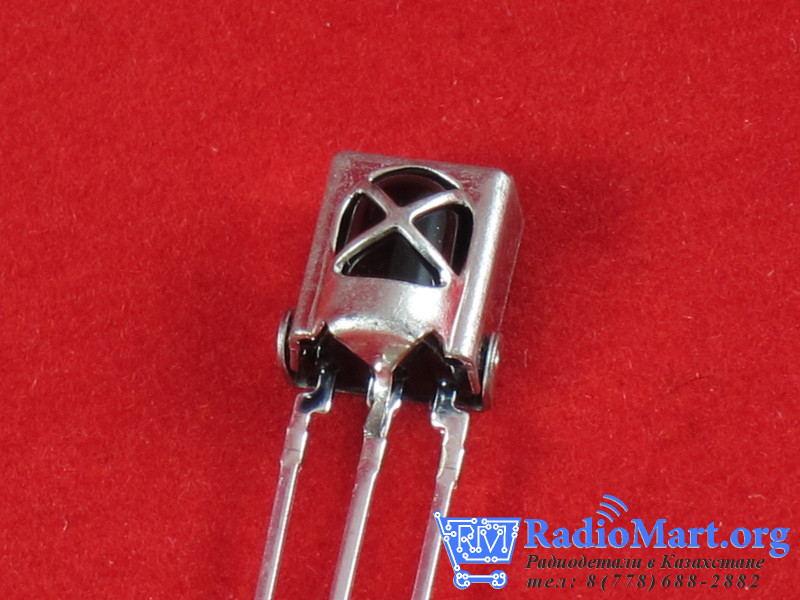

ИК датчик VS1838B
10178
Инфракрасный (ИК, IR) приемник, работающий на частоте 38 кГц.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Рабочее напряжение, В | от 2.7 до 5.5 В |
| Рабочий ток, А | от 0.4мА до 1.5 мА |
| Дальность обнаружения | 18-20 м |
| Измерительный угол | 90° |
| Рабочая частота | 38 кГц |
| Режим подключения | GND, VCC, S |
| Рабочая температура, °C | от -20°C до +85°C |
| Габариты | 7x30 мм |
Подробнее
VS1838B — это интегрированный инфракрасный приёмник с демодуляцией, предназначенный для приёма сигналов от ИК-пультов дистанционного управления.
Он настроен на несущую частоту 38 кГц (самый популярный стандарт в пультах).
Внутри уже есть:
- фотодиод
- усилитель
- полосовой фильтр (38 кГц)
- автоматическая регулировка усиления (AGC)
- демодулятор
- формирователь цифрового сигнала
То есть на выходе мы получаем готовые логические импульсы, а не “сырой” ИК-сигнал.

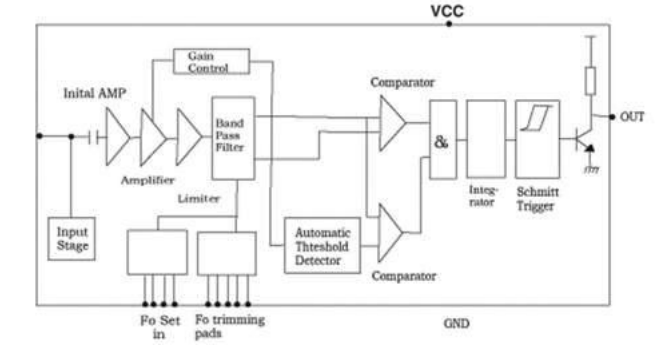

Структурная схема ИК приемника:

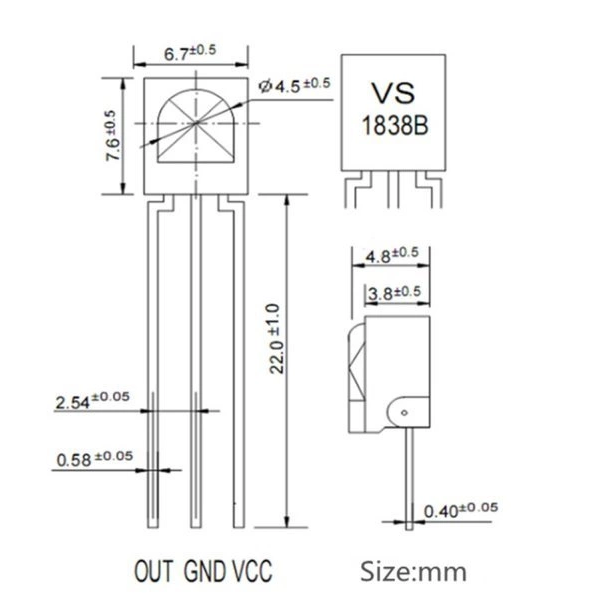

Схема:
Подключение:
- OUT – выход
- VСС – “+” питания
- GND – земля
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
