Цифровой датчик уровня освещенности GY-2561 (TSL2561)

16160

Цифровой датчик освещенности высокочувствительный предназначен для выполнения исследований видимого света от низкой интенсивности до дневного света.

Подробнее



Цена по прайсу: 3 465 тг

3 150 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

Принцип работы основан на встроенных в кристалл чипа TSL2561 двух фотодиодов (оптические датчики с соответствующим спектром отклика). Сигналы преобразуются во встроенных 16-битных АЦП и передаются на контроллер. Формула перевода данных в люксы приведена в технической документации. При этом производителем уже была произведена калибровка, чтобы значения яркости с датчика соответствовали тем, что способен различать человеческий глаз.
Применение данного модуля:
  • Приборы, контролирующие уровень освещения
  • Портативный люксметр
  • Автоматическое включение света в помещениях или на улице

Спецификация:

  • Интерфейс: I2C
  • Диапазон измеряемой яркости: 0,1 ... 40000 люкс (с точностью 0,1 люкс)
  • Потребляемый ток (max): 1,2 мА
  • Рабочее напряжение модуля: 3,3...5 В
  • Рабочее напряжение датчика: 3,3 В
  • Рабочая температура: -40...+85°C
  • Размеры: 22 x 18 мм
  • Вес: 5 г

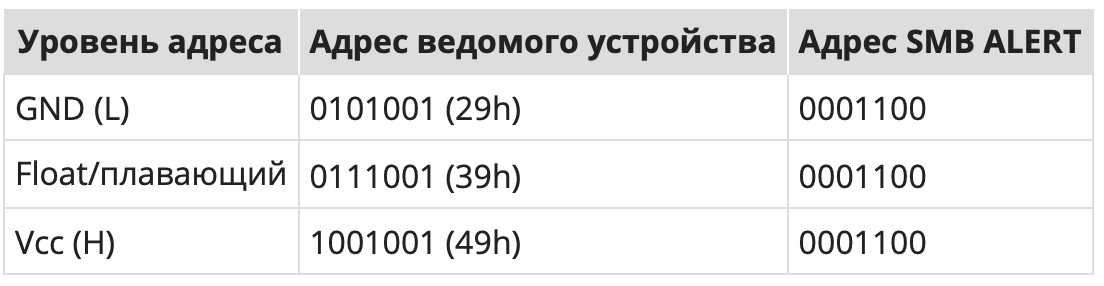

Модуль GY-2561 представляет собой плату с датчиком TSL2561 на борту, а также со стабилизатором напряжения на 3,3 В и контактами выбора адреса I2C (отмечены буквами L и H): это позволяет подключить по одной I2C шине сразу до трех устройств. Параметры этих адресов указаны на картинке ниже:

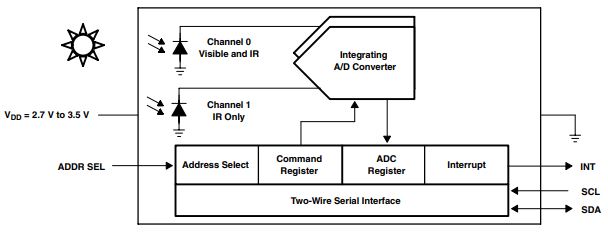

Блок схема:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

TSL2561

Техническая документация

Файлы для загрузки (422.43k)
