Датчик влажности почвы FC-28 на LM393 + компаратор

10668

Сенсор влажности почвы — простой в устройстве датчик для определения влажности земли, в которую он погружен. Он позволит узнать о недостаточном или избыточном поливе ваших домашних или садовых растений.

Подробнее



Цена по прайсу: 605 тг

550 тг


Караганда:

Алматы:

Астана:


Характеристики

Входное напряжение, Вот 3.3 до 5 В
Выходное напряжение, Вот 0 до 4.2 В
Сила тока на входе, А35 мА
Режим подключенияVCC, GND, D0, A0
ИнтерфейсАналоговый (AO), цифровой (DO)
Габаритымодуля: 16x30 мм; щупа: 20×60 мм

Подробнее

Датчик влажности почвы состоит из двух датчиков, которые используются для измерения объемного содержания воды. Два зонда позволяют току пройти через почву, которая дает значение сопротивления, что позволяет в итоге измерить значение влаги. Когда есть вода, почва будет проводить больше электричества, а это значит, что будет меньше сопротивление. Сухая почва плохо проводит электричество, поэтому когда воды меньше, почва проводит меньше электричества, а это значит, что сопротивление будет больше.

Схема подключения:

  • Датчик влажности почвы FC-28 имеет четыре контакта:
  1. VCC: питание
  2. A0: аналоговый выход
  3. D0: цифровой выход
  4. GND: земля

Модуль также содержит потенциометр, который установит пороговое значение. Это пороговое значение будет сравниваться на компараторе LM393. Светодиод будет сигнализировать появляющееся значение которое выше или ниже порогового.

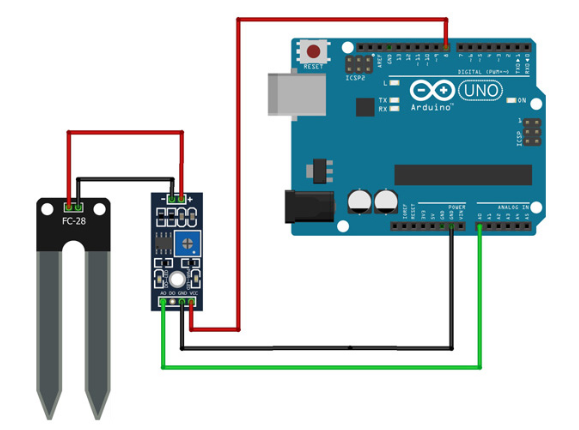

  • Схема подключения к Arduino:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
