DC-DC понижающий преобразователь 9А, 300W, 5-40V
15639
Понижающий преобразователь – вид импульсного стабилизатора напряжения, предназначенного для построения шин питания в схемах с гальванической развязкой. Выходное постоянное напряжение понижающего DC–DC конвертера не может превышать входное постоянное напряжение.
Этого товара нет в наличии
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип продукции | Понижающий DC-DC преобразователь |
| Входное напряжение, В | от 5 до 40 В |
| Выходное напряжение, В | от 1.5 до 35 В |
| Сила тока на выходе, А | от 0.2 до 9 А |
| Мощность, Вт | 300 Вт |
| Частота переключений | 180 кГц |
Подробнее
DC-DC преобразователь на основе чипа XL4016 — это дешевый и мощный модуль. У данного модуля можно регулировать напряжение и ток, для этого есть два многооборотных подстроечных резистора номиналом 10 кОм — V-ADJ и I-ADJ соответственно. XL4016 — это более мощная версия XL4015, выходной ток до 9А. XL4016 имеет КПД до 96%, есть защита от короткого замыкания, защита от перегрева (автоматическое отключение выхода при превышении рабочей температуры). Защита по входу от переполюсовки отсутсвует.
Спецификация:
- Эффективность преобразования (КПД): до 96%;
- Частота переключения: 180 кГц;
- Входное напряжение: от 5 до 40 В;
- Выходное напряжение: от 1.25 до 35 В (регулируемое);
- Выходной постоянный ток: от 0.2 до 9А (регулируемый);
- Максимальная мощность: до 300 Ватт;
- Защита: от короткого замыкания, от перегрева, ограничение выходного тока;
- Защита от переполюсовки: нет.
Принципиальная схема:

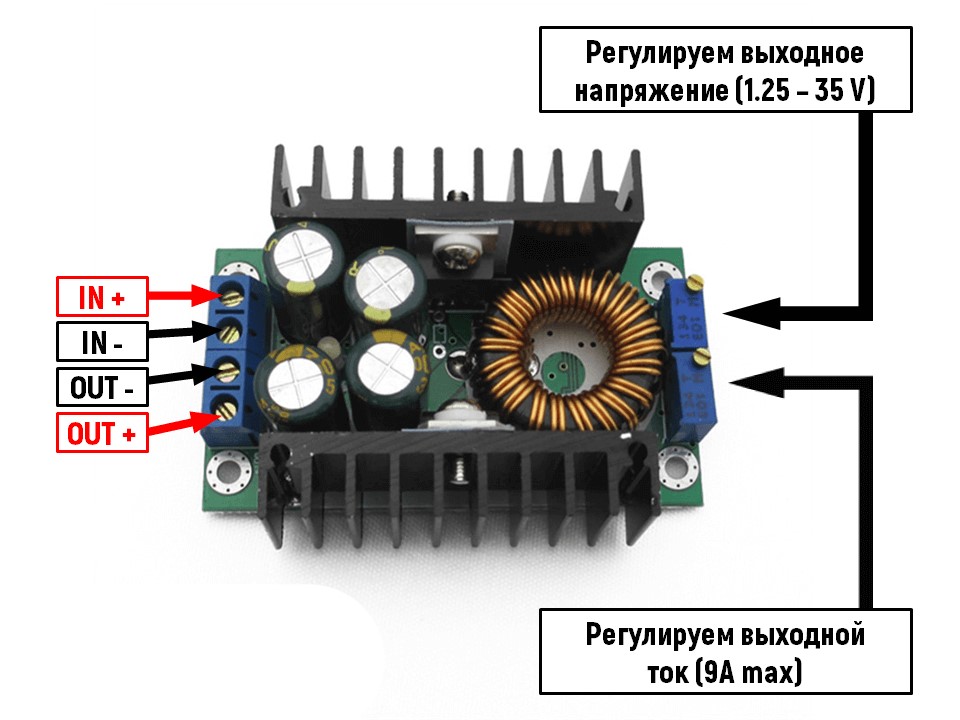

Схема подключения:
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
