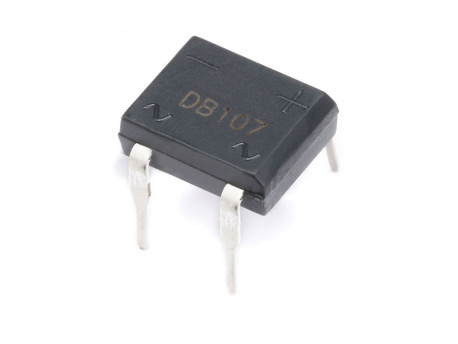

Диодный мост DB107, 1 А, 1000 В, выводной

Назначение

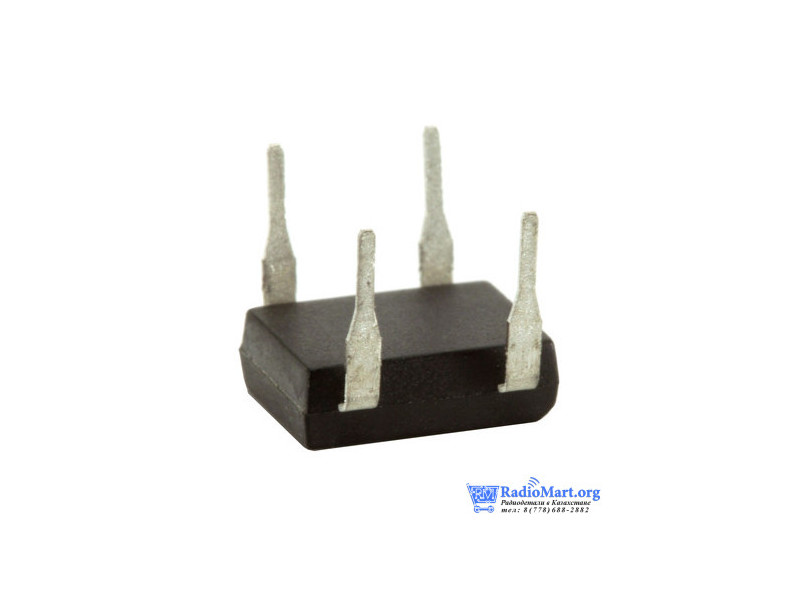

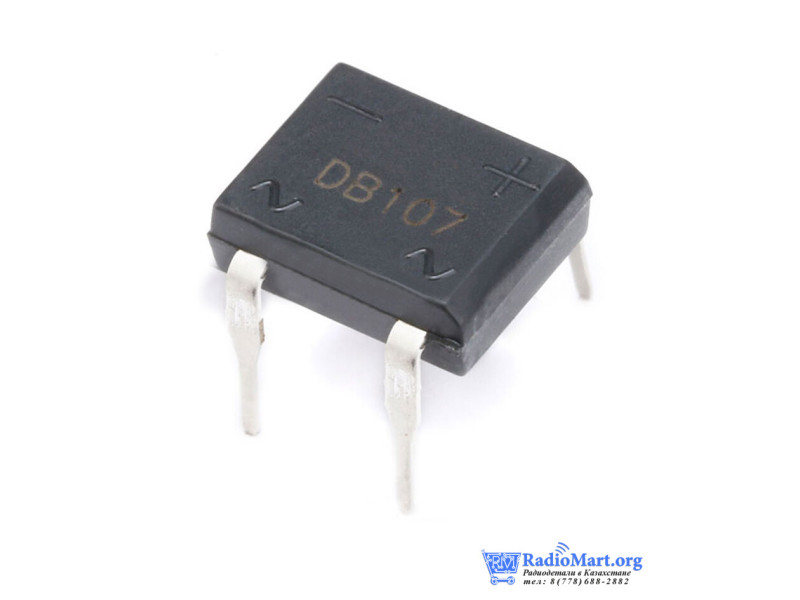

Диодный мост DB107 предназначен для двухполупериодного выпрямления переменного напряжения. Четыре диода объединены в компактном выводном корпусе семейства DB-1. Переменное напряжение подключают к двум выводам с обозначением ~, нагрузку — к выводам + и −, проверив маркировку корпуса.

Модельные параметры

Паспорта изготовителей DB107 указывают повторяющееся пиковое обратное напряжение 1000 В и средний выпрямленный ток до 1 А при температуре окружающей среды 40 °C и заданных условиях монтажа. При нагреве допустимый ток уменьшают. Значение 1000 В относится к обратному напряжению диодов, а не к допустимому действующему напряжению сети.

Применение

На выходе мост формирует пульсирующее постоянное напряжение. Сглаживающий фильтр и стабилизатор при необходимости выполняют отдельно. Мост не обеспечивает гальванической развязки; в цепях сетевого питания необходимы соответствующие изоляция, защита и закрытое исполнение устройства.

Подбор исполнения

DB107 без суффикса S — выводное исполнение; DB107S для поверхностного монтажа имеет другую форму выводов. Точные габариты, допустимый импульсный ток и другие параметры сверяют с паспортом изготовителя маркированного экземпляра. Производитель конкретной поставки не установлен.
