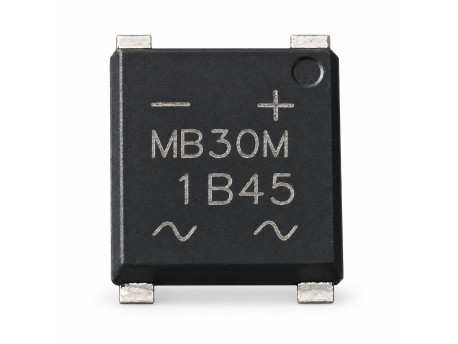

Диодный мост MSB30M (MB30M), 3 А, 1000 В, SMD
19067
MSB30M — однофазный мостовой выпрямитель для поверхностного монтажа, рассчитанный на средний выпрямленный ток до 3 А и повторяющееся обратное напряжение до 1000 В. Предназначен для AC/DC-преобразования в блоках питания, зарядных устройствах, LED-драйверах и бытовой электронике
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Подробнее
MSB30M представляет собой компактный однофазный диодный мост стандартного восстановления, состоящий из четырех выпрямительных диодов в одном корпусе.
Мост предназначен для двухполупериодного выпрямления переменного напряжения и преобразования AC в DC. Максимальное повторяющееся обратное напряжение составляет 1000 В, а средний выпрямленный ток — 3 А.
Благодаря компактному SMD-корпусу MSBL компонент хорошо подходит для автоматизированного монтажа на печатные платы. Производитель указывает применение в импульсных источниках питания, LED-освещении, сетевых адаптерах, зарядных устройствах, бытовой технике и телекоммуникационном оборудовании.
Максимальное прямое падение напряжения на одном элементе составляет 1,1 В при токе 3 А, а допустимый кратковременный импульсный ток достигает 100 А при длительности 8,3 мс. Диапазон рабочей температуры перехода — −55…+150 °C.

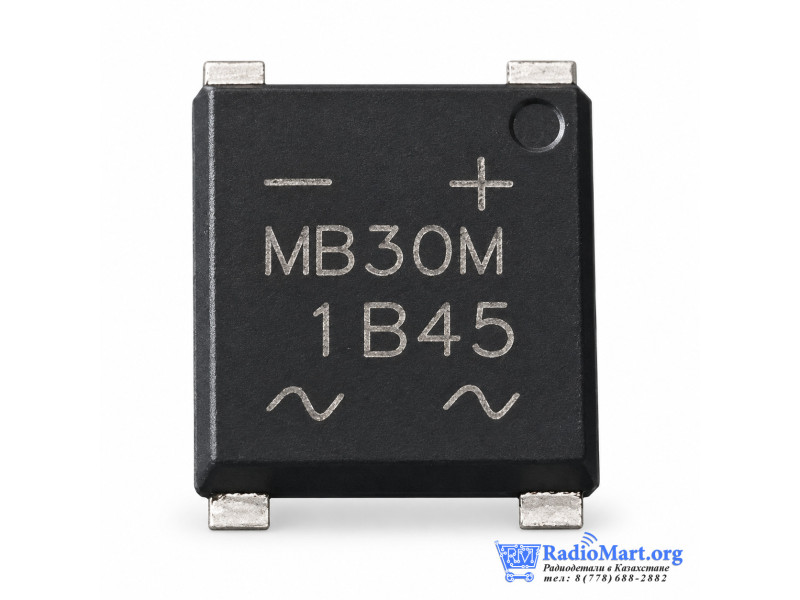

Обозначение MSB30M — это полное наименование компонента, а MB30M — маркировка, которая наносится непосредственно на корпус.
Характеристики
- Тип: однофазный диодный мост
- Модель: MSB30M
- Маркировка корпуса: MB30M
- Тип выпрямителя: стандартного восстановления
- Максимальное обратное напряжение VRRM: 1000 В
- Максимальное RMS-напряжение: 700 В
- Средний выпрямленный ток IO: 3 А
- Максимальный импульсный ток IFSM:
- 100 А / 8,3 мс
- 200 А / 1 мс
- Максимальное прямое падение VF: 1,1 В при 3 А
- Максимальный обратный ток IR: 5 мкА при 25 °C
- Типовая емкость перехода: 35 пФ
- Количество диодов: 4
- Схема: мостовая
- Входы: 2 × AC (~)
- Выходы: + / −
- Температура перехода: −55…+150 °C
- Корпус: MSBL
- Монтаж: SMD / SMT
