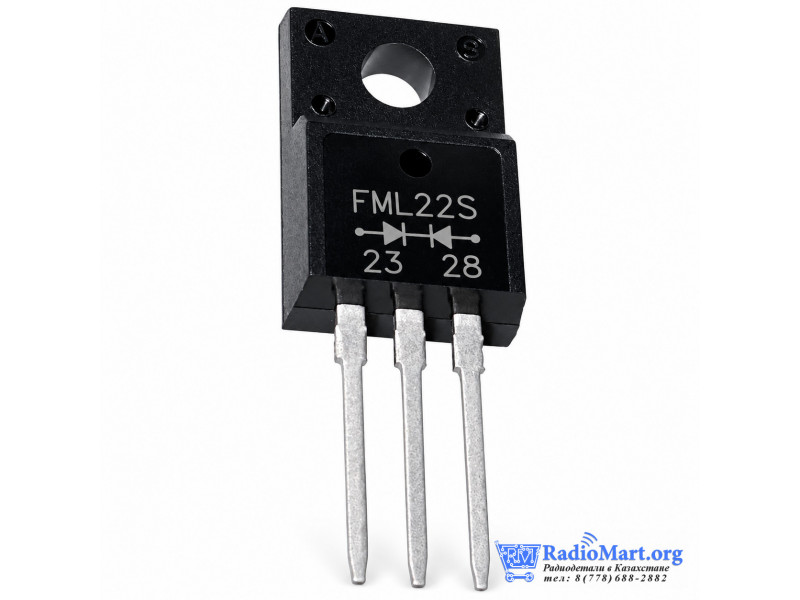

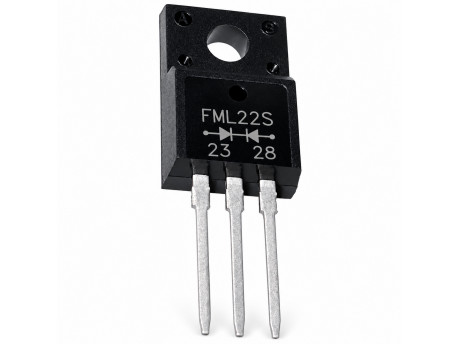

Диодная сборка FML-22S, 200 В, 10 А, TO-220F

FML-22S — высокоскоростная выпрямительная диодная сборка производства Sanken Electric, предназначенная для работы в высокочастотных импульсных источниках питания и силовых преобразователях.

В корпусе расположены два кремниевых диода с общим катодом (Common Cathode). Каждый диод рассчитан на обратное напряжение до 200 В и средний прямой ток до 10 А при соблюдении условий теплоотвода.

Ключевой особенностью FML-22S является малое время обратного восстановления — не более 40 нс, благодаря чему сборка подходит для высокочастотного выпрямления и обеспечивает меньшие коммутационные потери по сравнению с обычными выпрямительными диодами. Максимальное прямое падение напряжения составляет 0,98 В при токе 5 А.

Полностью формованный корпус TO-220F обеспечивает электрическую изоляцию теплоотводящей поверхности и позволяет устанавливать компонент на радиатор без непосредственного электрического контакта с ним. Производитель указывает FML-22S как low-loss ultrafast rectifier для высокочастотного выпрямления.

Характеристики

• Производитель: Sanken Electric
• Модель: FML-22S
• Тип: ультрабыстрый выпрямительный диод / диодная сборка
• Технология: кремниевый Fast Recovery
• Количество диодов: 2
• Конфигурация: общий катод (Common Cathode)
• Максимальное обратное напряжение VRM: 200 В
• Средний прямой ток IF(AV): 10 А
• Пиковый импульсный ток IFSM: 65 А
• Максимальное прямое падение VF: 0,98 В при IF = 5 А
• Время обратного восстановления trr: до 40 нс
• Обратный ток IR: до 100 мкА при 200 В
• Тепловое сопротивление переход–корпус: до 4 °C/Вт
• Температура перехода: −40…+150 °C
• Температура хранения: −40…+150 °C
• Корпус: TO-220F-3L / TO-220-3 Full Pack
• Количество выводов: 3
• Монтаж: THT / выводной
