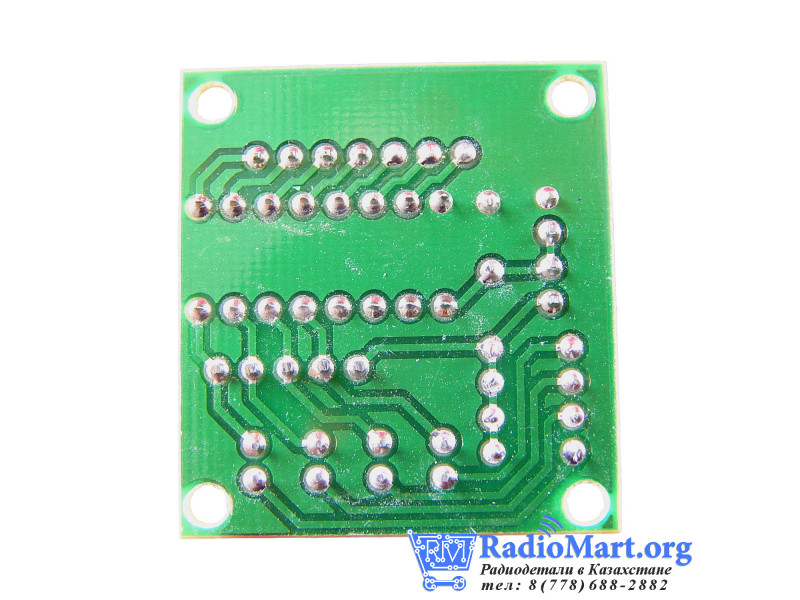

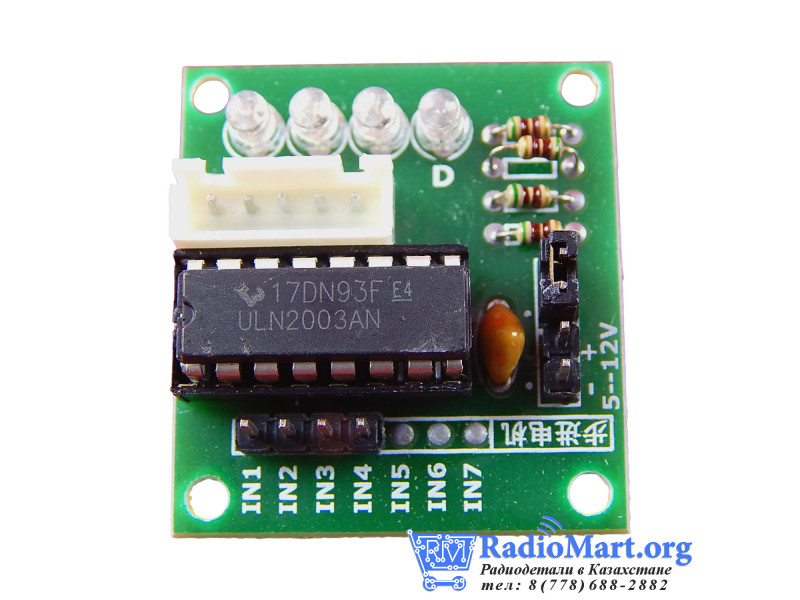

Плата управления на ULN2003

Плата драйвера шагового двигателя ULN2003 позволяет вам легко управлять шаговым двигателем 28BYJ-48 с микроконтроллера, например, Arduino Uno. Одна сторона платы имеет 5-проводную розетку, в которой подключен кабель от шагового двигателя и 4 светодиода, чтобы указать, какая катушка в настоящее время питается. Модуль принимает на себя нагрузку по силовой коммутации токов фаз мотора, защищая управляющую логическую схему от перегрузки по току и от перегрева. Например, при возрастании нагрузки на валу, в этот момент потребление тока увеличивается.

Характеристика ULN2003A:

• Ток нагрузки одного выхода предельный 500 мА
• Напряжение питания 5 или 12 В
• Количество входов 7
• Количество выходов 7
• Размеры 28 x 28 x 20 мм
• Порт для шагового двигателя, четырёх канальный.  Зеленые светодиоды указывают рабочее состояние.
• Индикатор питания: красную LED диод

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
