L6207D, драйвер двигателя
13823
Драйвер полного моста DMOS с ШИМ-контроллером тока.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Подробнее
L6207D - это драйвер полного моста DMOS с ШИМ-контроллером тока. Он реализован по технологии BCD, которая объединяет изолированные силовые транзисторы DMOS с CMOS и биполярными цепями на одном кристалле. Устройство также включает в себя два независимых ШИМ-контроллера с постоянным временем выключения, которые выполняют регулировку прерывания. Он имеет недиссипативную защиту от перегрузки по току на полевых МОП-транзисторах с высокой мощностью и отключение при перегреве.
Особенности:
- Недиссипативная защита от перегрузки по току
- Двойные независимые контроллеры тока с постоянным током
- Медленное затухание синхронного выпрямления
- Защита от перекрестной проводимости
- Термическое отключение
Характеристики:
- Минимальное рабочее напряжение (V): 8;
- Номинальное рабочее напряжение (V): 48;
- Максимальное рабочее напряжение (V): 52;
- Максимальный рабочий ток (mA): 10;
- Минимальная рабочая температура (°C): -40;
- Максимальная рабочая температура (°C): 150;
- Рабочее напряжение (V): 48;
- Пороговое напряжение отключения (V): 6;
- Конфигурация выводов: Full Bridge;
- Интерфейс управления: PWM (ШИМ);
- Тип установки: поверхностный монтаж.

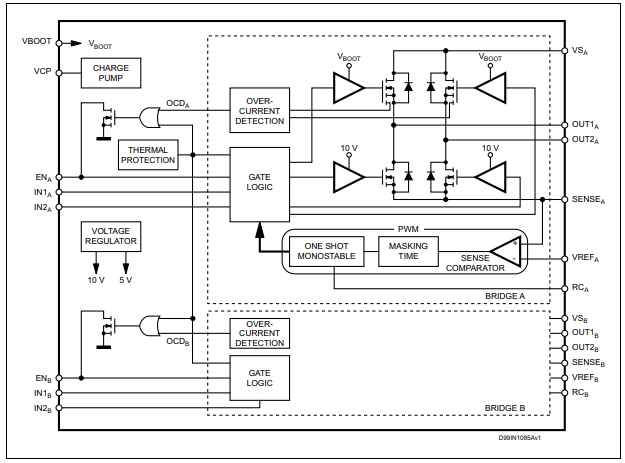

Блок схема:

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
