2-х канальный H-мост драйвер DRI0041, 12/24В, 7A/12A, без корпуса
16995
Для управления двигателями необходимо устройство, которое бы преобразовывало управляющие сигналы малой мощности в токи, достаточные для управления моторами. Такое устройство называют драйвером двигателей.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Подробнее
Техническая документация:
- Диапазон входного напряжения: 6.5 ~ 27В;
- Номинальное входное напряжение: 12В/24В;
- Номинальный выходной ток на канал: 7A;
- Пиковый выходной ток на канал: 50A;
- Номинальная выходная мощность: 84 Вт (12В) / 168 Вт (24В);
- Напряжение контрольного сигнала: 3 ~ 6.5В;
- Каждый контрольный ток сигнала: 3 ~ 11мА;
- Минимальная эффективная ширина импульса ШИМ: 5us;
- Рабочая температура: от -25℃ до +80℃;
- Размеры: 5.5x5.5x2.0 см.
Подключение:
| IN1 | IN2 | ENB | OUT1 | OUT2 |
| 0 | 0 | x | Блокировка двигателя | |
| 1 | 1 | x | Свободная работа двигателя | |
| 1 | 0 | PWM | Ограниченная прямая скорость | |
| 0 | 1 | PWM | Ограниченная обратная скорость | |
| 1 | 0 | 1 | Прямая скорость без ограничений | |
| 0 | 1 | 1 | Обратная скорость без ограничений | |
| IN3 | IN4 | ENB | OUT3 | OUT4 |
| 0 | 0 | x | Блокировка двигателя | |
| 1 | 1 | x | Свободная работа двигателя | |
| 1 | 0 | PWM | Ограниченная прямая скорость | |
| 0 | 1 | PWM | Ограниченная обратная скорость | |
| 1 | 0 | 1 | Прямая скорость без ограничений | |
| 0 | 1 | 1 | Обратная скорость без ограничений | |

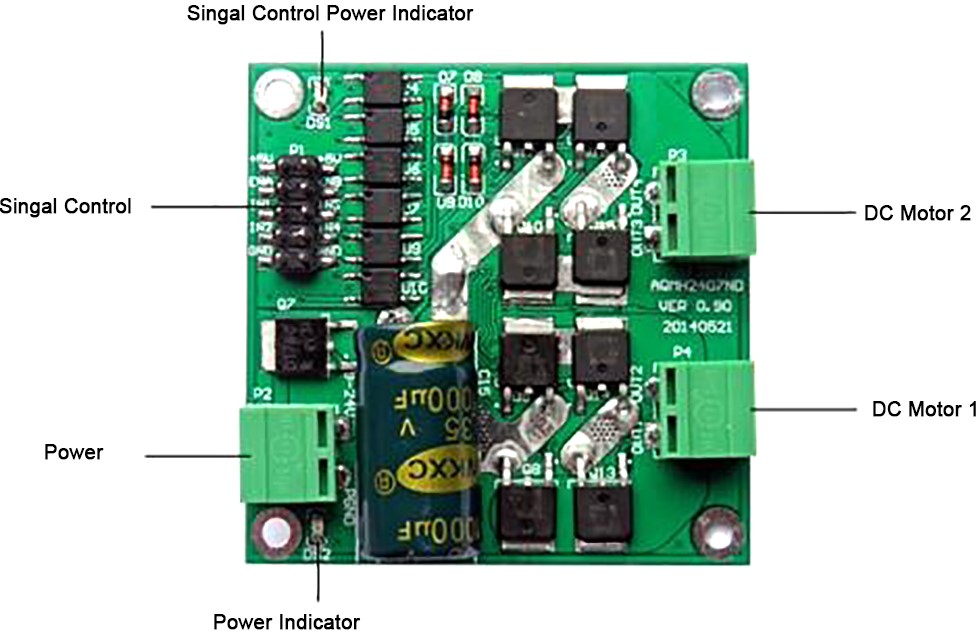

Расположение элементов на плате:

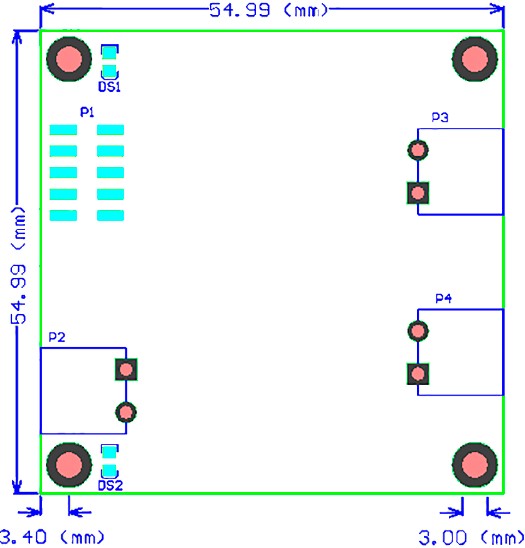

Габариты:
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
