Драйвер моторов SparkFun TB6612FNG, двухканальный, 1.2 А на канал
18343
TB6612FNG — это двухканальный драйвер с Н-мостами для двух коллекторных моторов. Также можно подключить один шаговый мотор. Модуль собран на микросхеме TB6612FNG от Toshiba, которая схожа с популярными драйверами L293D или L298N. Но в этом драйвере использованы MOSFET-транзисторы. Драйвер имеет защиту по температуре, перенапряжению и короткому замыканию.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Подробнее
Драйвер поддерживает следующие режимы работы: Вперед, Назад, Торможение и Остановка. Регулирование скорости вращения каждого из двигателей при помощи ШИМ-регулирования с максимальной частотой 100КГц. Дополнительно предусмотрен вход перевода драйвера в ждущий режим подачей низкого логического уровня нв вход STBY.
Драйвер отлично стыкуется как с 5В контроллерами Arduino так и с 3,3В контроллерами и мини-компьютерами. Распиновка выполнена таким образом, что входные контакты находятся на одной стороне, а выходные - на другой.
FAQ:
Спецификация:
- Напряжение для моторов: от 4.5 до 15 В;
- Напряжение для управляющих контактов: от 2.7 до 5.5 В;
- Номинальный (рабочий) ток для каждого мотора: 1.2 A;
- Максимальный ток для каждого мотора: 3.2 А;
- Максимальная частота ШИМ: 100 кГц;
- Режимы управления двигателем: CW/CCW/short brake/stop;
- Фильтрующие конденсаторы на обеих линиях питания: есть;
- Режим ожидания для экономии энергии: есть;
- Встроенная схема теплового отключения: есть;
- Схема обнаружения низкого напряжения: есть;
- Габариты: 2х2 см.

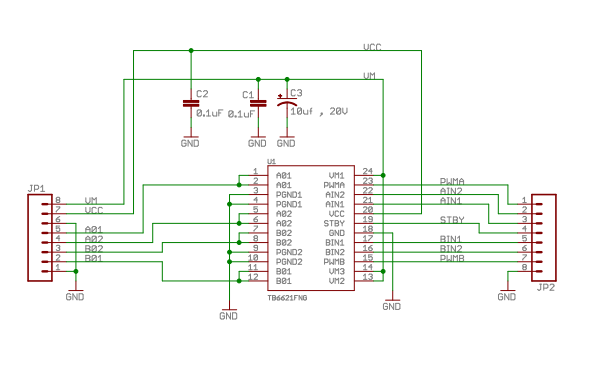

Подключение:

Входы драйвера:
- PWMA - Вход ШИМ управления двигателем А;
- AIN2 - Вход 2 управления двигателем А;
- AIN1 - Вход 1 управления двигателем А;
- STBY - Вход перевода драйвера обоих двигателей в ждущий режим;
- BIN1 - Вход 1 управления двигателем В;
- BIN2 - Вход 2 управления двигателем В;
- PWMB - Вход ШИМ управления двигателем В;
- GND - Общий.
Выходы драйвера:
- VM - Вход напряжения питания силовых ключей драйвера;
- VCC - Вход напряжения питания логической части драйвера;
- GND - Общий;
- A01 - Выход 1 двигателя А;
- A02 - Выход 2 двигателя А;
- B02 - Выход 2 двигателя В;
- В01 - Выход 1 двигателя В;
- GND - Общий.
Логика работы драйвера:
| IN1 | IN2 | PWM | STBY | OUT1 | OUT2 | Описание режима |
|---|---|---|---|---|---|---|
| Высокий | Высокий | Высокий/Низкий | Высокий | Низкий | Низкий | Торможение |
| Низкий | Высокий | Высокий | Высокий | Низкий | Высокий | Обратное вращение |
| Низкий | Высокий | Низкий | Высокий | Низкий | Низкий | Торможение |
| Высокий | Низкий | Высокий | Высокий | Высокий | Низкий | Прямое вращение |
| Высокий | Низкий | Низкий | Высокий | Низкий | Низкий | Торможение |
| Низкий | Низкий | Высокий | Высокий | Выключен | Выключен | Стоп |
| Высокий/Низкий | Высокий/Низкий | Высокий/Низкий | Низкий | Выключен | Выключен | Ожидание |
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
