TB6560AHQ Драйвер шагового двигателя

TB6560 это специализированная микросхема драйвера шагового двигателя. Практически это готовый контроллер биполярных шаговых двигателей с интерфейсом Step/Dir.

Основные возможности микросхемы TB6560:

• Микросхема предназначена для создания контроллеров двух фазных биполярных шаговых двигателей.
• Имеет интерфейс STEP/DIR/ENABLE.
• Максимальный ток фазы 3,5 А для TB6560AHQ и 2,5 А для TB6560AFG.
• Обеспечивает стабилизацию фазных токов на заданном уровне.
• Номинальный ток фазы задается резисторами-датчиками тока для каждой фазы отдельно.
• Рабочий ток (момент) может быть изменен состоянием сигналов на цифровых входах TB6560. Возможны следующие варианты: 20%, 50%, 75% и 100% от номинального тока.
• Обеспечивает 4 режима коммутации с разной скоростью спада тока обмоток: 0%, 25%, 50% и 100%.
• В микро шаговом режиме обеспечивает синусоидальную форму фазных токов, что снижает шумы и вибрации.
• Содержит высоковольтные силовые ключи, выполненные по технологии BiCD с сопротивлением в открытом состоянии не более 0,6 Ом и напряжением до 40 В.
• Цифровые входы подтянуты к земле резисторами 100 кОм.
• Имеет встроенную защиту от перегрева.

Имеет следующие режимы работы:

• шаговый;
• полу шаговый;
• микро шаговый 1/8 шага;
• микро шаговый 1/16 шага.

Спецификация:

• Ток - Выходной: 3A
• Напряжение - Нагрузка: 4.5 V ~ 34 V
• Напряжение питания: 4.5 V ~ 5.5 V
• Рабочая температура: -30 ° C ~ 85 ° C
• Тип монтажа: Сквозное отверстие
• Корпус: 25-ZIP

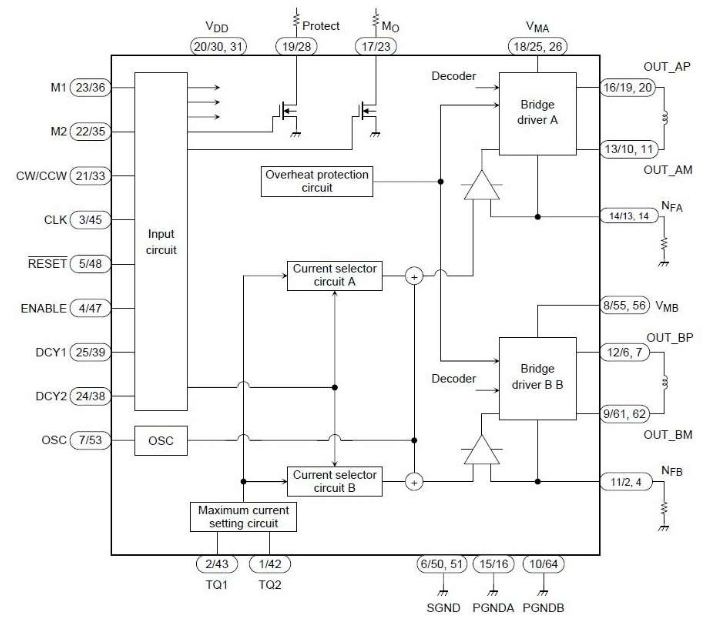

Структурная схема:

Производитель Toshiba
