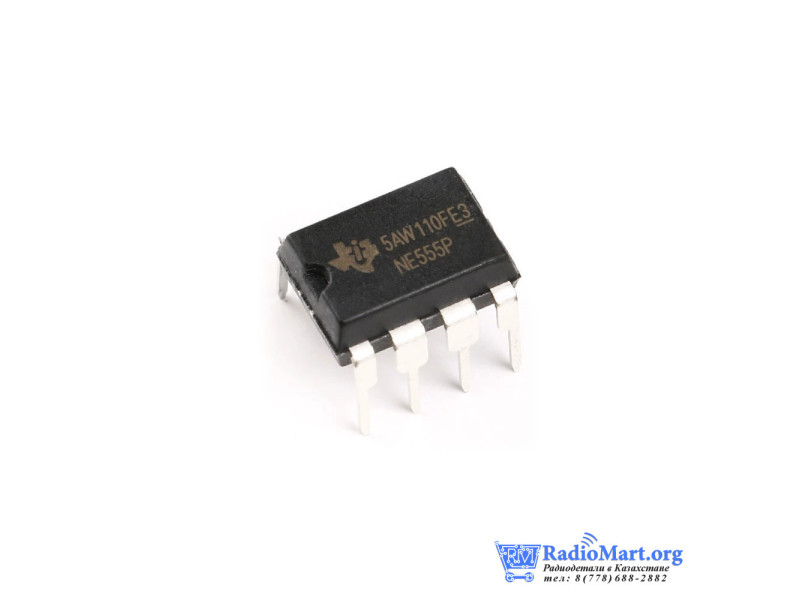

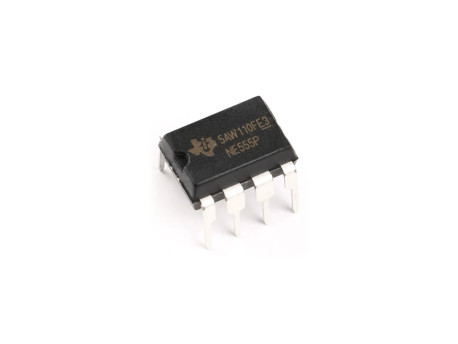

NE555P, одноканальный таймер Texas Instruments, PDIP-8

Описание

NE555P — одноканальный таймер Texas Instruments в корпусе PDIP-8 для монтажа в отверстия платы. Применяется в генераторах импульсов, схемах задержки, формирователях сигналов и широтно-импульсных модуляторах.

В одновибраторном режиме длительность импульса задаётся внешними резистором и конденсатором. В автоколебательном режиме частота и соотношение длительностей импульсов определяются внешней RC-цепью.

Характеристики

• Производитель: Texas Instruments.
• Модель: NE555P.
• Количество таймеров: 1.
• Корпус: PDIP-8, код корпуса TI P.
• Монтаж: выводной, в отверстия платы.
• Рекомендуемое напряжение питания: 4,5–16 В.
• Рабочая температура окружающей среды: 0…+70 °C.
• Режимы: одновибраторный и автоколебательный.
• Вход сброса RESET: активный низкий уровень.

Выход может отдавать или принимать ток до 200 мА при соблюдении электрических и тепловых условий из документации производителя. Значение не является гарантией допустимости любой нагрузки.

Назначение выводов

• 1 — GND, общий провод.
• 2 — TRIG, запуск.
• 3 — OUT, выход.
• 4 — RESET, сброс.
• 5 — CONT, управляющее напряжение.
• 6 — THRES, пороговый вход.
• 7 — DISCH, разряд времязадающего конденсатора.
• 8 — VCC, питание.

Нумерацию выводов сверяйте с ключом корпуса и схемой вида сверху в документации TI.
