Модуль XY-PWM1, встраиваемый программируемый ШИМ генератор с ЖКИ дисплеем

Спецификация:

• Диапазон напряжения – DC 3.3 В — 30 В;
• Диапазон частот;
• Нормальный режим: от 1 Гц до ~ 150 кГц;
• Точный режим: от 1 Гц до ~15 кГц;
• Точность частоты: 2%;
• Точность коэффициента заполнения - 1% в нормальном режиме, 0.1% в точном режиме;
• Диапазон коэффициента заполнения – от 0.00% до -100%;
• Выходной ток – 30 мА;
• Размеры – 79 x 43 x 37 мм;
• Диапазон температур – от -40℃ до ~85℃;
• Относительная влажность – от 0% до ~95%.

Для переключения в нормальный или точный режим нажмите на ручку энкодера и удерживайте его около 10 секунд;
Для установки частоты нажмите кратковременно на ручку энкодера и путем прокрутки измените его значение;
Для настройки коэффициента заполнения нажмите на ручку энкодера и удерживайте его около 2 секунд;
Чтобы сохранить установленные параметры, нажмите на ручку энкодера и удерживайте его 5 секунд.

Отображение частоты имеет следующий вид:

• XXX - 1 Гц ~ 999 Гц;
• X.XX - 1,00 кГц ~ 9,99 кГц;
• XX.X - 10,0 кГц ~ 99,9 кГц;
• X.X.X - 1 кГц ~ 150 кГц.

Отображение на дисплее 150 означает, что выходная частота ШИМ составляет 150 Гц;
Отображение на дисплее 1.23 означает, что выходная частота ШИМ составляет 1.23 кГц;
Отображение на дисплее 57.6 означает, что выходная частота ШИМ составляет 57.6 кГц;
Отображение на дисплее 1.4.5 означает, что выходная частота ШИМ составляет 145 кГц.

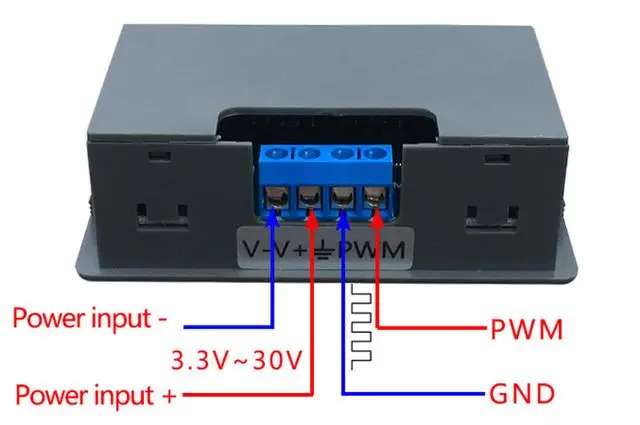

Подключение:
