Модуль ICL8038 генератора сигналов от 10 Гц до 450 кГц

Модуль генерации сигнала построен на базе микросхемы ICL8038. Микросхема ICL8038 предназначена для построения прецизионного функциональнго генератора с частотой генерации от 10 Гц до 450 кГц.

Спецификация:

• Одно полярное питание: +12 до +15 В;
• Выходной сигнал: синус, прямоугольник, треугольник. Пила при регулировке DUTY;
• Частотный диапазон: 5 Гц ~ 400 кГц;
• Регулировка коэффициента заполнения: 2% до 95%;
• Искажения на синусоидальном сигнале: 1%;
• Температурный дрейф: 50ppm / ℃;
• Линейность треугольного сигнала: 0.1%;
• Смещение выходного сигнала: -7.5 В — 7.5 В;
• Диапазон выходного сигнала: 0.1 В-11 В (при питании 12 В);
• Акриловый корпус;
• Размеры: 88.2x61x18.5 мм.

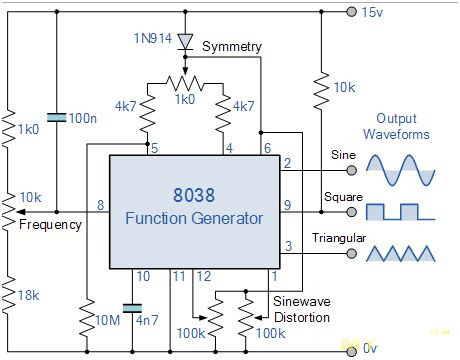

Функциональная схема:
