Генератор сигналов FG-100 (1HZ-500KHZ)
18672
Карманный DDS-генератор FG-100 формирует синус, меандр, треугольник и пилообразные сигналы. Диапазон для синуса — 1 Гц…500 кГц с шагом 1 Гц; для остальных форм — до 20 кГц. Регулируются амплитуда и DC-смещение, выход 50 Ω. Питается от 5 В USB или 3,7 В Li-ion, управляется кнопками и потенциометром, на дисплее LCD 1602 отображаются параметры. Компактный прибор для наладки и учебных задач.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Подробнее

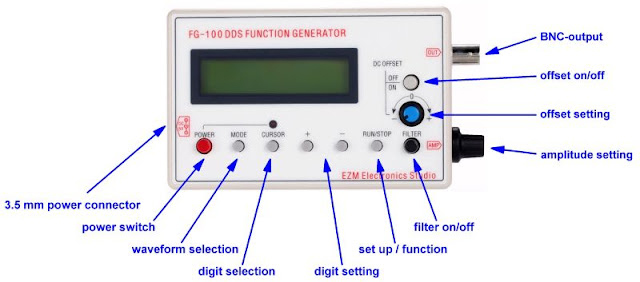

Портативный генератор функций на DDS для тестирования и отладки аналоговых/цифровых узлов, калибровки осциллографов и учебных лабораторий. Интерфейс: 8 кнопок и один регулятор для быстрой установки частоты, амплитуды и смещения; параметры выводятся на подсвечиваемый LCD 1602 Работа от USB-адаптера 5 В или аккумулятора 3,7 В (через плату зарядки), низкое энергопотребление.
Характеристики
- Диапазон частот (синус): 1 Гц…500 кГц, дискрет 1 Гц
- Диапазон частот (прямоугольник/треугольник/пила): 1 Гц…20 кГц
- Формы сигнала: синус, меандр, треугольник, пила (прямая/обратная)
- Искажения синуса: ниже 1 кГц — < 1 %, около 1 кГц — ~ 0,5 %
- Амплитуда на выходе: 0…10 Вpp (типично), регулируемая
- DC-смещение: ≈ ±10 В, регулируемое
- Выходное сопротивление: 50 Ω
- Фильтр: переключаемый (удобно для синуса/импульсов)
- Питание: DC 3,5…10 В (рекомендуется 5 В USB или 3,7 В Li-ion)
- Потребление: порядка сотен мА при макс. яркости/амплитуде
- Индикация/управление: LCD 1602 с подсветкой, 8 кнопок + потенциометр
- Габариты (приблизительно): 125 × 80 × 32 мм
Применение
- Быстрая проверка каскадов усилителей, фильтров, АЦП/ЦАП
- Калибровка развертки осциллографа, учебные стенды
- Генерация эталонных сигналов в сервисе и DIY-проектах
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
