IGBT-модуль Infineon F4-100R12KS4, 1200 В, 100 А

Назначение и схема

F4-100R12KS4 — силовой модуль Fourpack с четырьмя IGBT и встречно-параллельными диодами. Два полумоста могут образовать H-мост при внешнем объединении шин по схеме производителя. Встроен терморезистор NTC.

Основные параметры

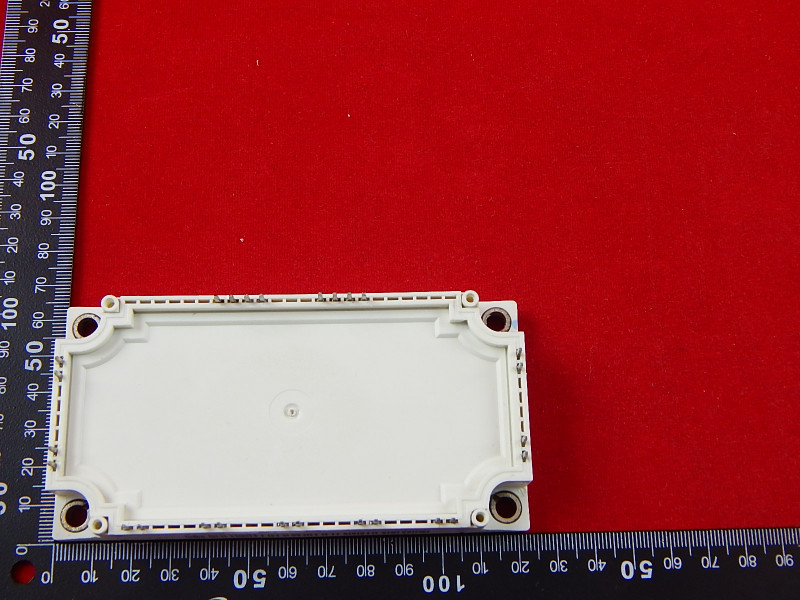

• Корпус: EconoPACK 3, AG-ECONO3B; длина × ширина: 122 × 62 мм.
• Предельное напряжение коллектор–эмиттер VCES: 1200 В при Tvj = 25 °C.
• Номинальный постоянный ток коллектора: 100 А при TC = 65 °C, Tvj max = 150 °C.
• Температура перехода в режиме переключения Tvj op: от −40 до +125 °C.
• Предельное напряжение затвор–эмиттер: ±20 В. Это предельный параметр, а не рекомендуемое напряжение питания.
• NTC: 5 кОм при 25 °C.

Подключение и безопасность

Нужны внешний драйвер затворов, рассчитанное охлаждение и защита силовой цепи. Контакты и внешние перемычки следует сверять со схемой именно F4-100R12KS4. Значения 1200 В и 100 А не определяют допустимый режим готового преобразователя без теплового и электрического расчёта.

Выводы NTC нельзя считать безопасной изолированной низковольтной цепью: при необходимости усиленной изоляции требуется внешний изоляционный барьер. NTC не заменяет защиту от короткого замыкания. Монтаж выполняют при снятом питании и безопасно разряженном звене постоянного тока.

Поставка

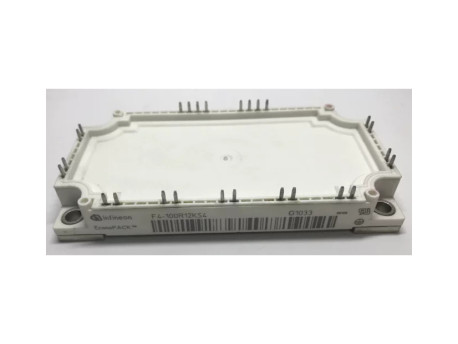

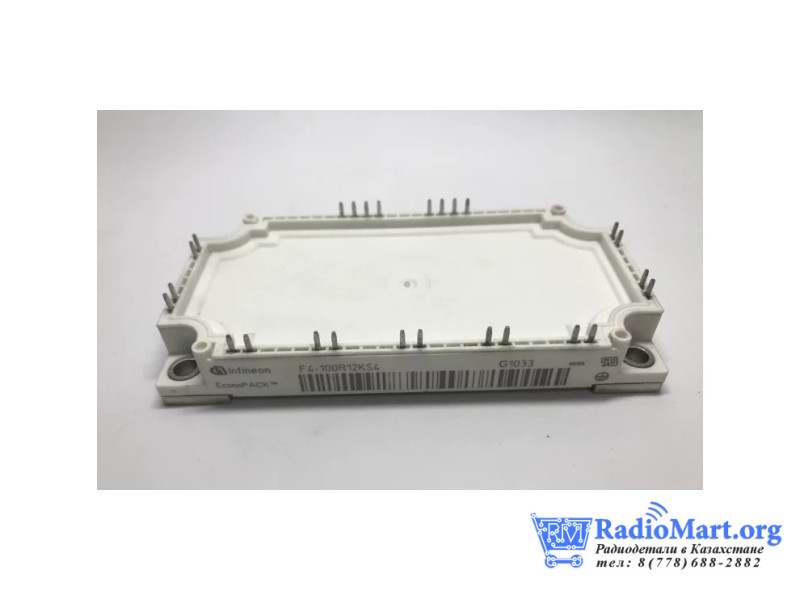

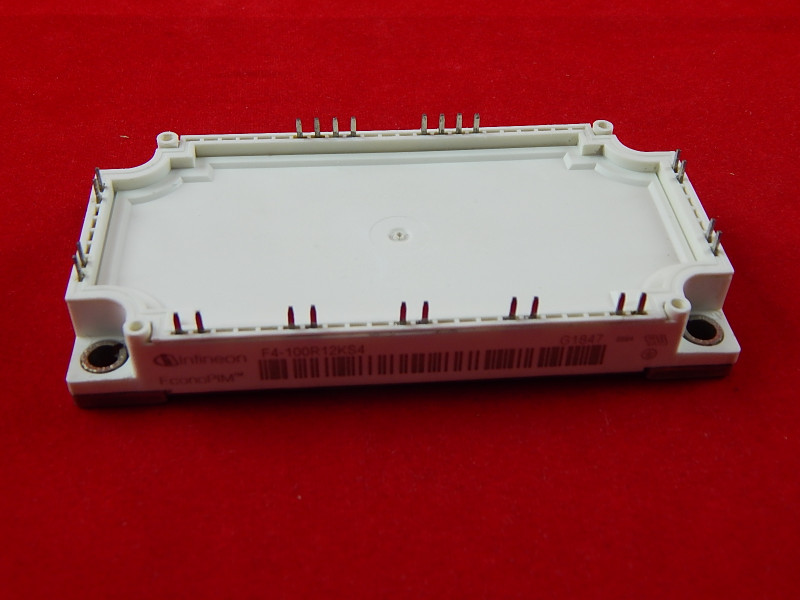

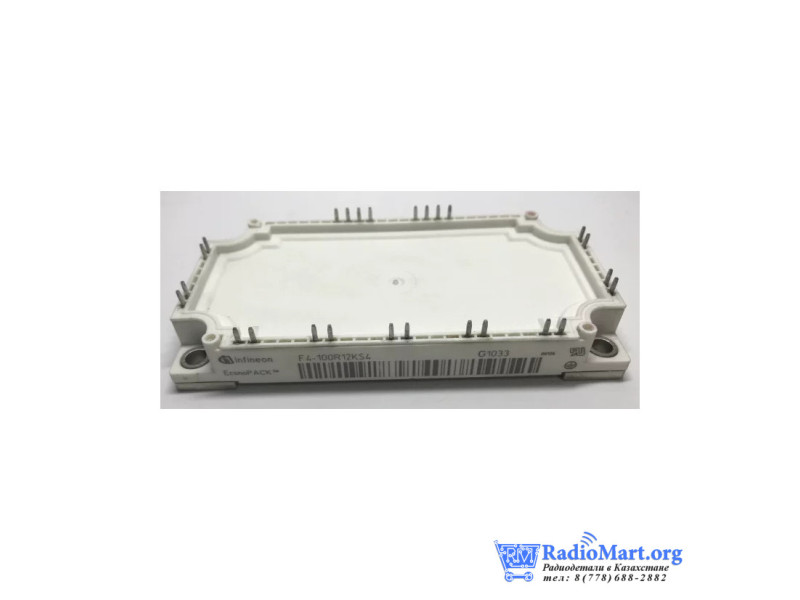

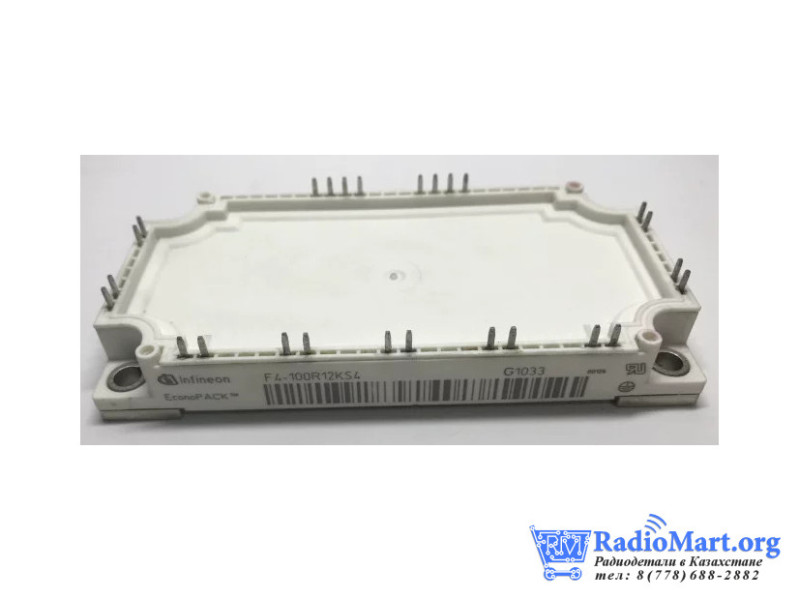

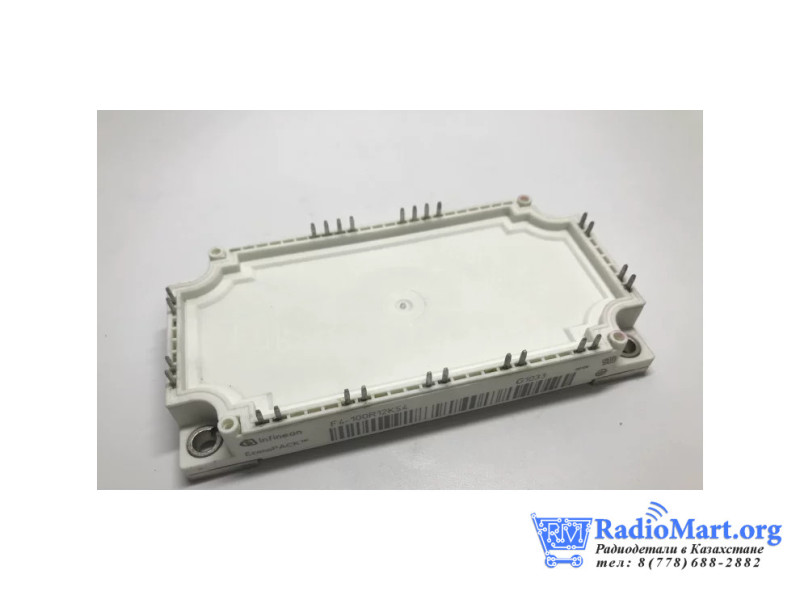

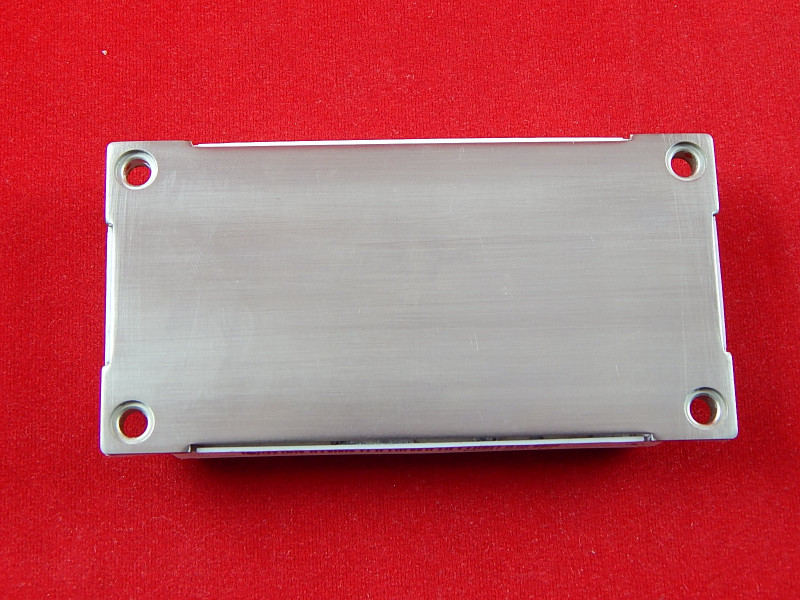

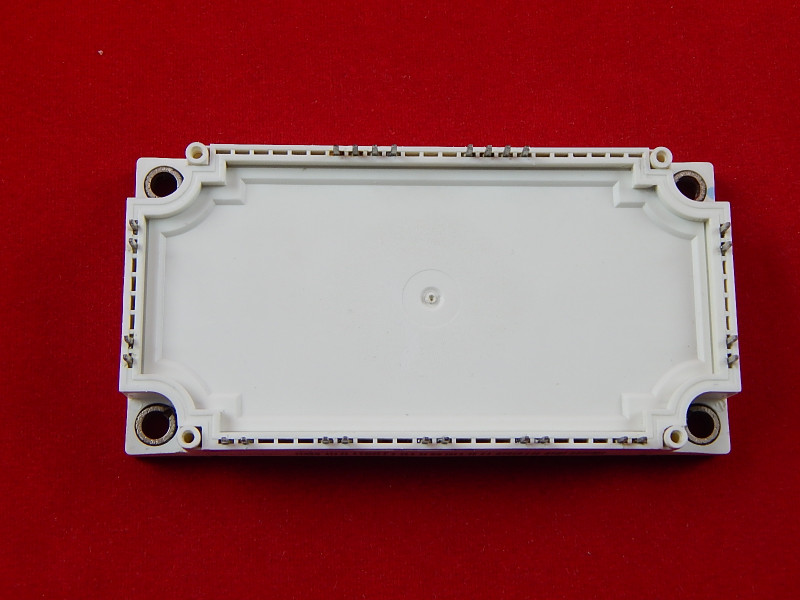

Единица продажи — один модуль F4-100R12KS4. Радиатор, драйвер затворов, крепёж и другие принадлежности в комплект не заявлены. Маркировка на фотографии поставщика: Infineon F4-100R12KS4. Гарантия и происхождение конкретной партии требуют отдельного подтверждения.

Упаковка

Ориентировочные размеры упаковки: 160 × 110 × 60 мм, масса с упаковкой — около 400 г. Это оценка для доставки; перед отправкой требуется измерение.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
