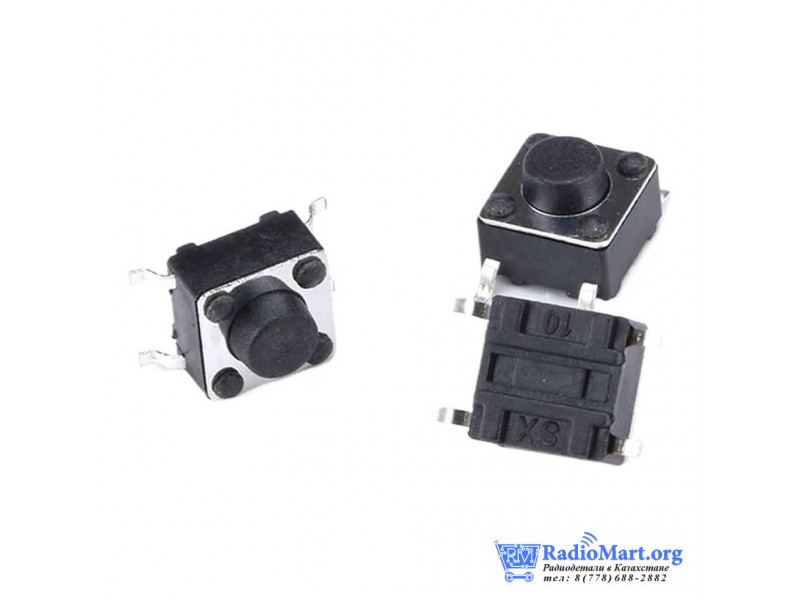

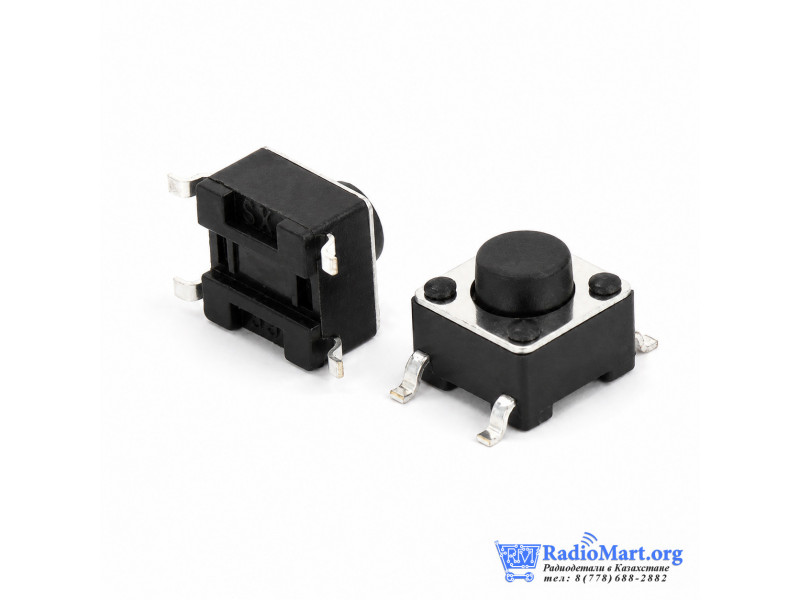

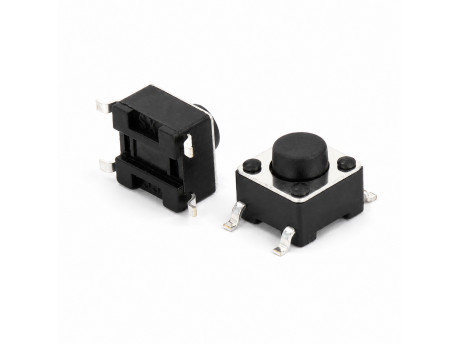

Тактовая кнопка SMD 6×6×5 мм, 12 В, 50 мА

Тактовая кнопка SMD 6×6×5 мм предназначена для подачи кратковременного управляющего сигнала в электронных устройствах. При нажатии контакты кнопки замыкаются, а после отпускания автоматически возвращаются в исходное разомкнутое состояние.

Кнопка выполнена в компактном корпусе размером 6×6 мм и имеет высоту около 5 мм. Монтаж осуществляется непосредственно на контактные площадки печатной платы по технологии SMD/SMT.

Четыре металлических вывода обеспечивают устойчивое механическое крепление кнопки на плате. У типовых четырёхконтактных тактовых кнопок выводы соединены попарно, поэтому перед разработкой или ремонтом платы рекомендуется определить контактные пары при помощи мультиметра.

Номинальная коммутируемая нагрузка составляет 12 В постоянного тока, 50 мА. Кнопка предназначена для сигнальных и управляющих цепей. Для подключения двигателей, мощных светодиодов, электромагнитов и другой нагрузки с повышенным током необходимо использовать транзистор, MOSFET, реле или соответствующий драйвер.

Малый ход штока 0,25 ± 0,1 мм обеспечивает быстрое срабатывание. Заявленный производителем механический ресурс составляет около 300 000 нажатий, а диапазон рабочей температуры — от −30 до +85 °C.

---

Преимущества

• Компактный размер 6×6×5 мм
• Поверхностный монтаж SMD/SMT
• Моментальное действие без фиксации
• Четыре вывода для устойчивого монтажа
• Низкое сопротивление контактов
• Малый ход и чёткое срабатывание
• Рабочая температура от −30 до +85 °C
• Ресурс около 300 000 нажатий
• Подходит для ремонта и серийной сборки электронных плат

---

Применение

• Кнопки включения и выбора режима
• Кнопки Reset и управления
• Печатные платы электронных устройств
• Пульты и панели управления
• Бытовая и портативная электроника
• Микроконтроллерные устройства
• Проекты на Arduino, ESP8266 и ESP32
• Измерительные приборы
• Электронные игрушки
• Ремонт и восстановление электронных плат

---

Подключение

Кнопка имеет четыре вывода. В типовой схеме выводы одной стороны электрически соединены между собой, а при нажатии происходит замыкание между двумя сторонами кнопки.

Для проверки контактов:

1. Переведите мультиметр в режим прозвонки.
2. Определите выводы, соединённые между собой постоянно.
3. Проверьте замыкание противоположных контактных пар при нажатии.

При использовании кнопки с микроконтроллером рекомендуется применять подтягивающий резистор либо активировать внутреннюю подтяжку входа микроконтроллера.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
