L6706 однофазный контроллер со встроенным драйвером
10973
Микросхема — электронная схема произвольной сложности, изготовленная на полупроводниковой подложке и помещённая в неразборный корпус или без такового в случае вхождения в состав микросборки.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Подтверждённые характеристики
| Функция микросхемы Номинальное значение | Контроллер понижающего преобразователя Документ производителя, стр. 1 · Doc ID 15698 Rev 2; January 2010 |
| Питание микросхемы Диапазон | 10,2 В — 13,8 В Линия питания: VCC and VCCDR; Температура: 0…70 °C; Температура кристалла (TJ); Дополнительные условия указаны в источнике Документ производителя, стр. 6 · Doc ID 15698 Rev 2; January 2010 |
| MPN производителя Номинальное значение | L6706 Документ производителя, стр. 1 · Doc ID 15698 Rev 2; January 2010 |
| Тип монтажа Номинальное значение | Поверхностный монтаж (SMD) Документ производителя, стр. 1 · Doc ID 15698 Rev 2; January 2010 |
| Корпус (типоразмер) Номинальное значение | VFQFPN-40 Документ производителя, стр. 1 · Doc ID 15698 Rev 2; January 2010 |
| Семейство товара Номинальное значение | Микросхемы Документ производителя, стр. 1 · Doc ID 15698 Rev 2; January 2010 |
Характеристики
| Тип продукции | Микросхема |
| Тип корпуса | VFQFPN-40 |
| Входное напряжение, В | 12 В |
| Выходное напряжение, В | от 0.03 до 1.6 В |
| Рабочий ток, А | 1.5 А |
| Рабочая температура, °C | от 0°C до +70°C |
| Габариты | 6х1 мм |
Подробнее
В устройстве реализован однофазный понижающий контроллер со встроенным сильноточным приводом в компактном корпусе размером 6x6 мм с открытой накладкой. Устройство встраивает ЦАП VR11.x: выходное напряжение составляет до 1.60000 В, управляя D-VID с высокой точностью выходного напряжения по линии и при изменении температуры. Гарантирована полная совместимость с VR11.1, обеспечивает дополнительную технологию энергосбережения. Программируемая функция спуска позволяет поставлять все новейшие процессорные шины Intel. Технология LTB с переходным повышением нагрузки снижает стоимость системы за счет обеспечения максимально быстрой реакции на переход нагрузки. Контроллер обеспечивает быструю защиту от перегрузки по току нагрузки и пониженное/избыточное напряжение. Отключение обратной связи предотвращает повреждение нагрузки в случае отключения системной платы.

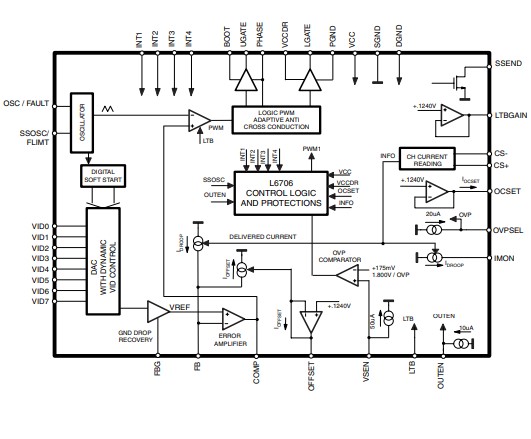

Блок схема:
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
