SN74HC273N

Семейство 74HC использует технологию CMOS с кремниевым затвором для достижения рабочих скоростей, аналогичных семейству LSTTL, но с низким энергопотреблением стандартных интегральных схем CMOS. SN74HC273N представляет собой восьмеричный триггер D-типа с положительным фронтом и прямым выходом (CLR). Информация на входах данных (D), соответствующих требованиям времени установки, передается на выходы Q на положительном фронте синхроимпульса (CLK). Запуск тактового генератора происходит при определенном уровне напряжения и не связан напрямую со временем перехода положительного импульса. Когда CLK находится на высоком или низком уровне, вход D не действует на выходе. Подходит для буферных / запоминающих регистров, сдвиговых регистров и генераторов шаблонов.

Характеристика:

• Количество элементов 1
• Количество бит на элемент 8
• Тактовая частота 60MHz
• Макс. Задержка распространения @ V, Макс. CL 27 нс при 6 В, 50 пФ
• Ток - Выходной Высокий, Низкий 5,2 мА, 5,2 мА
• Напряжение - Поставка 2 В ~ 6 В
• Ток - покой (Iq) 8μA
• Входная емкость 3PF
• Рабочая Температура от -40 ° C до + 85 ° C

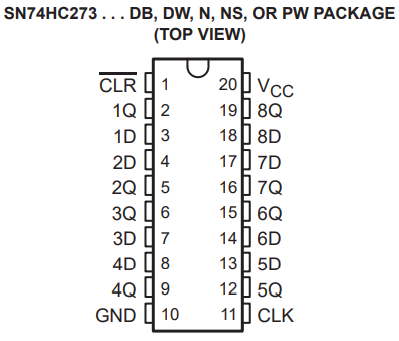

Схема:

Производитель Texas Instruments
