SN74LS157N Четырёхканальный мультиплексор с двумя входами, 5.25В, 8мА, PDIP-16
16522
Микросхема — электронная схема произвольной сложности, изготовленная на полупроводниковой подложке и помещённая в неразборный корпус или без такового в случае вхождения в состав микросборки.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Подтверждённые характеристики
| Количество каналов Номинальное значение | 4 Производитель · Live page captured2026-10-04 |
| Функция микросхемы Номинальное значение | Цифровой мультиплексор Производитель · Live page captured2026-10-04 |
| MPN производителя Номинальное значение | SN74LS157N Документ производителя, стр. 8 · SDLS058; MARCH1974–REVISED MARCH1988 |
| Корпус (типоразмер) Номинальное значение | DIP-16 Документ производителя, стр. 8 · SDLS058; MARCH1974–REVISED MARCH1988 |
| Количество выводов Номинальное значение | 16 Документ производителя, стр. 8 · SDLS058; MARCH1974–REVISED MARCH1988 |
| Семейство товара Номинальное значение | Микросхемы Производитель · Live page captured2026-10-04 |
Характеристики
| Тип продукции | Мультиплексор |
| Тип корпуса | PDIP-16 |
| Рабочее напряжение, В | от 4.75 до 5.25 В |
| Рабочий ток, А | 8 мА |
| Рассеиваемая мощность, Вт | 0.5 Вт |
| Рабочая частота | 35 МГц |
| Время доступа | 14 нс |
| Рабочая температура, °C | от 0°C до +70°C |
| Габариты | 20х10х7 мм |
Подробнее
SN74LS157N - это высокоскоростной четырехъядерный мультиплексор с двумя входами. Имеет четыре бита данных из двух источников которые могут быть выбраны с помощью общих входов: Select и Enable. Четыре буферизованных вывода представляют выбранные данные в истинной (неинвертированной) форме. LS157 также можно использовать для генерации любых четырех из 16-ти различных функций двух переменных. LS157 изготовлен с использованием барьерного диода Шоттки для высокой скорости и полностью совместим со всеми семействами TTL Motorola.

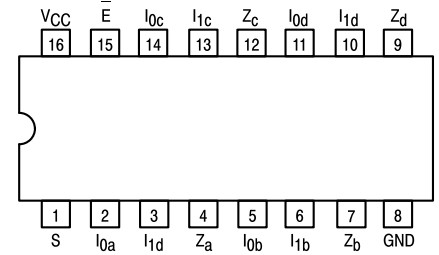

Диаграмма пин подключения:
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
