STM32F103CBT6 микроконтроллер

Микроконтроллер - это специальная микросхема, предназначенная для управления различными электронными устройствами. В данному случае микроконтроллер семейства STM32F10x: серии STM32F103 с тактовой частотой 72МГц, обеспечивает лучшую в классе 32-битных MK-производительность. Области применения: автомобильная электроника, промышленная автоматика, оборудование для беспроводной связи.

У этой линейки STM32F10x есть свои отличительные особенности:

• Ядро: ARM Cortex M3;
• Тактовая частота: до 72МГц;
• FLASH-память: 32...128кб;
• SRAM-память: до 20кб;
• Интерфейсы: SPI, I2C, USART, USB 2.0, CAN;
• АЦП: до двух 12 бит/16 каналов;
• Напряжение питания: 2…3,6В;
• Ток потребления: до 2мкА в режиме ожидания;
• Четыре режима работы с малым потреблением.

Характеристики STM32F103CBT6:

• Ядро: arm cortex-m3;
• Ширина шины данных: 32-бит;
• Тактовая частота: 72 мгц;
• Количество входов/выходов: 37;
• Объем памяти программ: 128 кбайт(128k x 8);
• Тип памяти программ: flash;
• Объем RAM: 20k x 8;
• Наличие АЦП/ЦАП: ацп 10x12b;
• Встроенные интерфейсы: can, i2c, irda, lin, spi, uart, usb;
• Встроенная периферия: dma, pwm, pdr, por, pvd, pwm, tempsensor, wdt;
• Напряжение питания: от 2 V до 3.6 V;
• Рабочая температура: от -40°C до +85°C;
• Корпус lqfp-48.

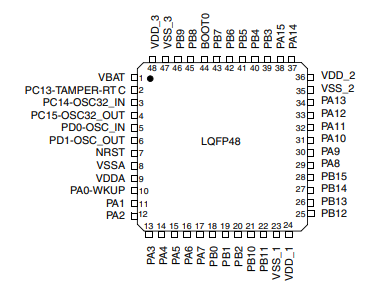

Схема pin:

Производитель ST Microelectronics
