Микроконтроллер PIC16C505-04I/P, 8-Бит, PIC, 4МГц, 1.5КБ, DIP-14
15843
Микроконтроллер — микросхема, предназначенная для управления электронными устройствами. Типичный микроконтроллер сочетает на одном кристалле функции процессора и периферийных устройств, содержит ОЗУ и ПЗУ.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Подробнее
PIC16C505 - это недорогой, высокопроизводительный, 8-битный, полностью статический КМОП-микроконтроллер на базе EPROM/ROM. Он использует архитектуру RISC только с 33 однословными/одноцикловыми инструкциями. Устройство PIC16C505 содержит 8-разрядное ALU и рабочий регистр. ALU - это арифметическая единица общего назначения. Он выполняет арифметические и булевы функции между данными в рабочем регистре и любым зарегистрированным файлом.
Спецификация:
- Серия: PIC16C;
- Ядро: PIC;
- Ширина шины данных: 8-бит;
- Тактовая частота: 4 мГц;
- Количество входов/выходов: 11;
- Объем памяти программ: 1.5 кбайт (1kx12);
- Тип памяти программ: otp;
- Объем RAM: 72x8;
- Встроенная периферия: por, wdt;
- Напряжение питания: от 3V до 5.5V;
- Рабочая температура: от -40°C до +85°C;
- Корпус: DIP-14.

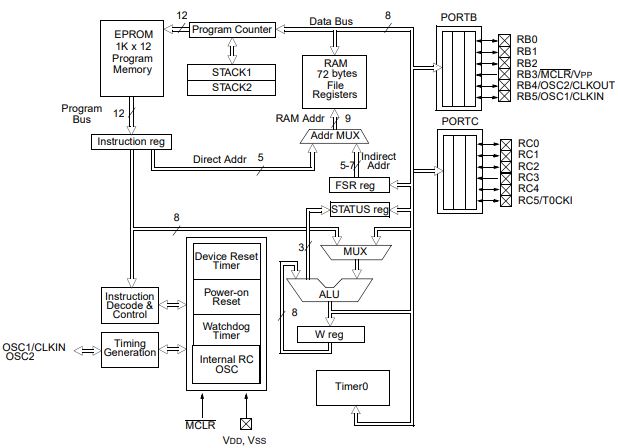

Блок-схема:
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
