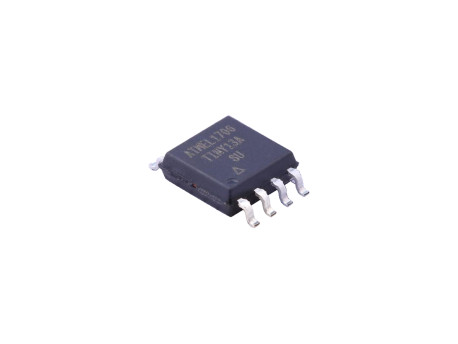

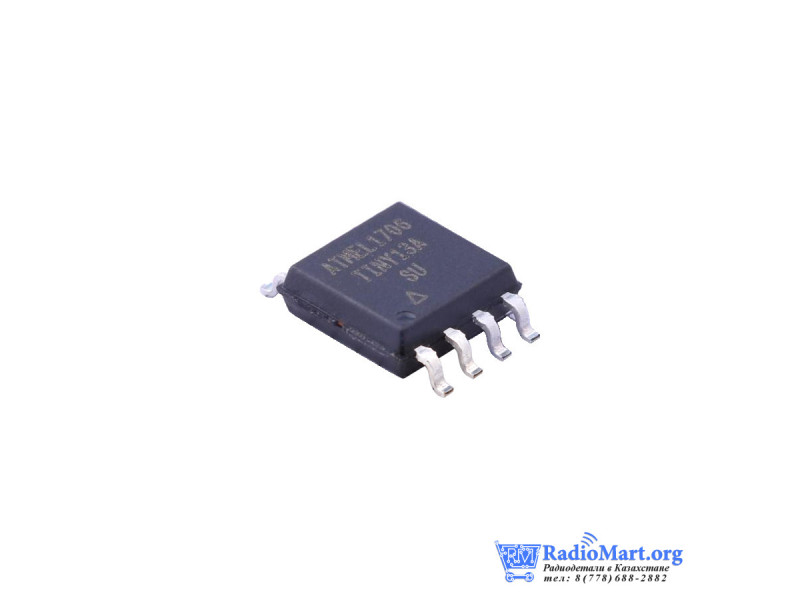

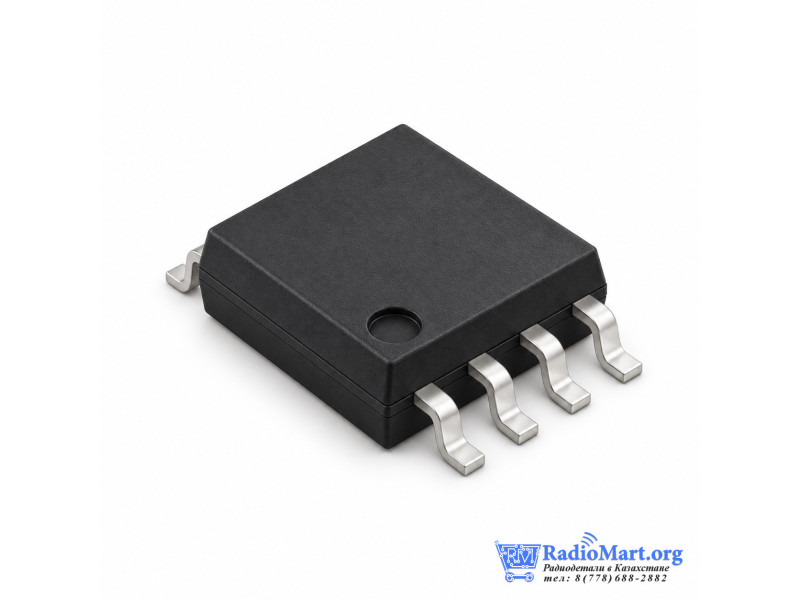

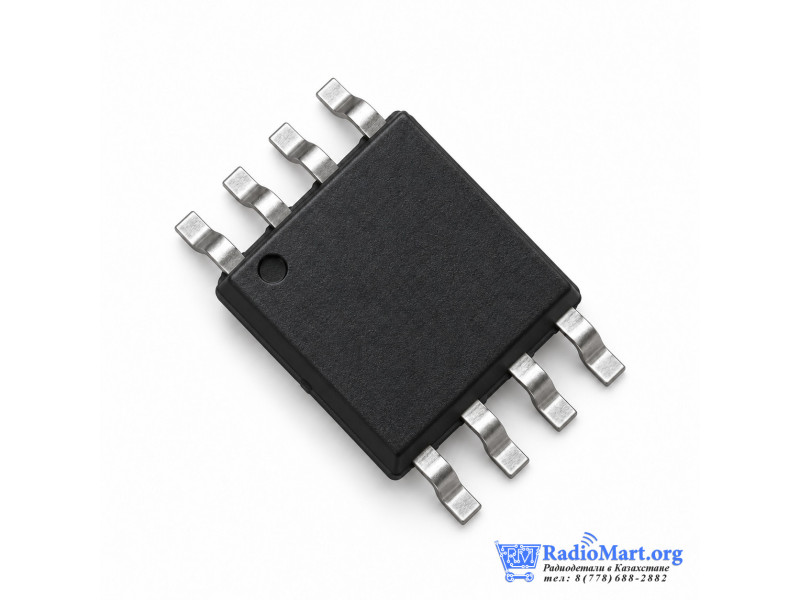

ATTINY13A-SU, микроконтроллер AVR, SOIJ-8

Назначение

ATTINY13A-SU предназначен для компактных встраиваемых устройств. Встроены 8-битный таймер, два PWM-канала, четырёхканальный 10-битный АЦП, аналоговый компаратор и сторожевой таймер.

Суффикс -SU соответствует корпусу SOIJ-8/8S2 с широким телом около 5,3 мм. Его не следует путать с ATTINY13A-SSU в узком SOIC-8: посадочные места отличаются.

Максимальная частота составляет 4 МГц при питании от 1,8 В, 10 МГц от 2,7 В и 20 МГц от 4,5 В; верхняя граница питания во всех случаях 5,5 В. Для запуска нужной программы требуются прошивка и соответствующие настройки тактирования.

Доступно до шести линий ввода-вывода; PB5 по умолчанию используется как RESET. ISP-программирование по SPI не означает наличие универсального аппаратного SPI-периферийного модуля.

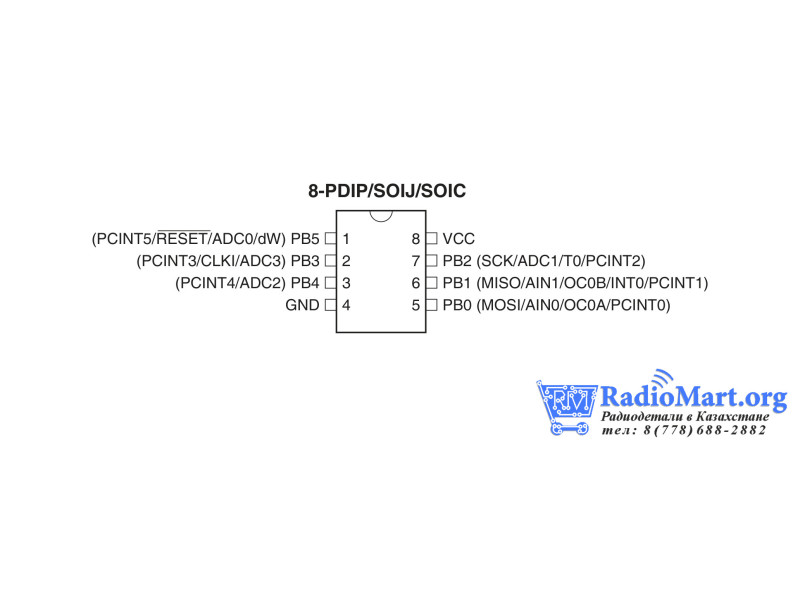

Параметры приведены по документации Microchip для ATtiny13A-SU. Производитель и оригинальность поставки не подтверждены; рисунки корпуса и распиновки справочные.

Характеристики

• Архитектура: AVR, 8 бит
• Корпус: SOIJ-8 (8S2), широкий; не узкий SOIC-8/8S1
• Монтаж: SMD, 8 выводов, шаг 1,27 мм
• Flash: 1 КБ
• SRAM: 64 байта
• EEPROM: 64 байта
• Рабочее питание: 1,8–5,5 В
• Максимальная тактовая частота: 4 МГц при 1,8–5,5 В; 10 МГц при 2,7–5,5 В; 20 МГц при 4,5–5,5 В
• АЦП: 10 бит, 4 канала
• Таймер / PWM: 1 × 8-битный таймер/счётчик; 2 PWM-канала
• Линии I/O: До 6, включая совмещённый с RESET вывод PB5
• Программирование / отладка: ISP через SPI; debugWIRE
• Рабочая температура варианта -SU: −40…+85 °C

Единица продажи

Одна микросхема ATTINY13A-SU.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
