NE555 Таймер

10202

Микросхема 555 позволяет либо разово выдавать импульсы определённой длины, либо выдавать импульсы постоянно, через заданные промежутки времени. Режим работы и параметры выходного сигнала зависят от подключённой к ногам микросхемы обвязки, которая строится из конденсатора и резисторов.

Подробнее



Цена по прайсу: 116 тг

105 тг


Караганда:

Алматы:

Астана:


Подробнее

Принцип работы

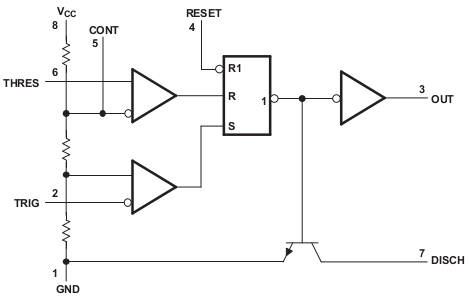

Микросхема строится из пары компараторов, триггера (flip-flop) и буфера. Идеологически устройство чипа можно представить в виде диаграммы:

Всякий раз, когда на контакт TRIG подаётся сигнал ниже ⅓Vcc, контакт OUT принимает значение логической единицы, т.е. Vcc.
Для возврата OUT в логический ноль необходимо либо подать логический ноль на RESET, либо одновременно подать на TRIG сигнал выше ⅓Vcc, а на THRESH — выше ⅔Vcc. Конкретное пороговое значение для THRESH можно изменить посредством пина CONT.
Пока итоговое значение OUT является нулём, пин DISCH представляет собой очень большое сопротивление. Как только OUT становится единицей, DISCH открывается сливает ток в землю.
Подключая контакты таймера 555 в различных конфигурациях, можно получать разнообразные сценарии поведения цепи. Наиболее популярные приведены ниже.

Моностабильный

Как только на вход «Input» подаётся логический ноль, на выходе «Output» возникает пульс из логической единицы фиксированной длины, не зависящей от длительности и формы входного сигнала.
Длительность импульса рассчитывается по формуле t = 1,1 × RA × C
Используйте этот режим для аппаратной стабилизации сигнала или, например, для продолжительной индикации после наступления события.

Автоколебания

Таймер на выходе «Output» постоянно выдаёт импульсы определённой частоты и скважности.
Время в состояниях логической единицы и нуля можно рассчитать по формулам:
tH = 0,693 × (RA + RB) × C
tH = 0,693 × RB × C
Используйте режим автоколебаний для создания источника ШИМ-сигнала, для управления яркостью или генерации звука.
В качестве одного из резисторов при любом подключении удобно использовать потенциометр или триммер. Так вы сможете изменять параметры поведения на лету.

Характеристики

  • Напряжение питания: 4,5 – 16 В
  • Максимальный ток выхода: ±200 мА
  • Потребляемый ток: 2 – 6 мА (при 5 В)

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
