RT8059 микросхема DC/DC преобразователь 1,5 MHz, 1A

15009

RT8059 - это высокоэффективный понижающий DC / DC-преобразователь с широтно-импульсной модуляцией, способный выдавать выходной ток 1 А в широком диапазоне входного напряжения от 2,8 до 5,5 В. RT8059 идеально подходит для портативных электронных устройств, которые питаются от 1-элементной литий-ионной батареи или других источников питания в пределах диапазона.

Подробнее



Цена по прайсу: 238 тг

216 тг


Караганда:

Алматы:

Астана:


Характеристики

Тип микросхемыDC-DC преобразователь
Тип корпусаTSOT23-5

Подробнее

Внутренний синхронный выпрямитель с низким R DS (ON) значительно снижает потери проводимости в режиме ШИМ. Для практического применения внешний диод Шоттки не требуется. RT8059 автоматически отключает синхронный выпрямитель при низком токе индуктора и переходит в режим прерывистого ШИМ. Это может повысить эффективность в условиях легкой нагрузки. RT8059 входит в режим низкого выпадения, когда обычный ШИМ не может обеспечить регулируемое выходное напряжение, непрерывно включая верхний P-MOSFET. RT8059 входит в режим отключения и потребляет менее 0,1 мкА, когда на вывод EN подается низкий уровень.

Особенности:

  • Входное напряжение от 2,8 В до 5,5 В
  • Регулируемый выход от 0,6 В до VIN
  • 1A Выходной ток
  • 95% КПД
  • Диод Шоттки не требуется
  • ШИМ с фиксированной частотой 1,5 МГц
  • Небольшой корпус TSOT-23-5

Применение:

  • Карта NIC
  • Сотовые телефоны
  • Персональные информационные устройства
  • Беспроводные и DSL модемы
  • Mp3-плееры
  • Портативные инструменты

Спецификация:

  • Входное напряжение: от 2,8 до 5,5 В;
  • Количество выходов: 1;
  • Корпус: TSOT-23-5;
  • Количество выводов: 5;
  • Выходной ток: 1A;
  • Выходное напряжение: от 600 мВ до 5,5 В;
  • Частота коммутации: 1,5 МГц;
  • Рабочая температура (MAX): + 85°C.

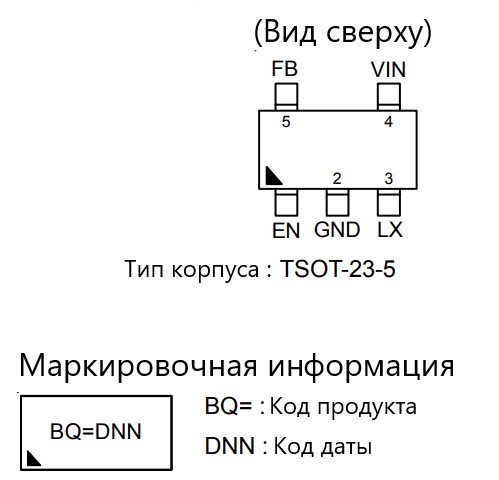

Pin конфигурация:

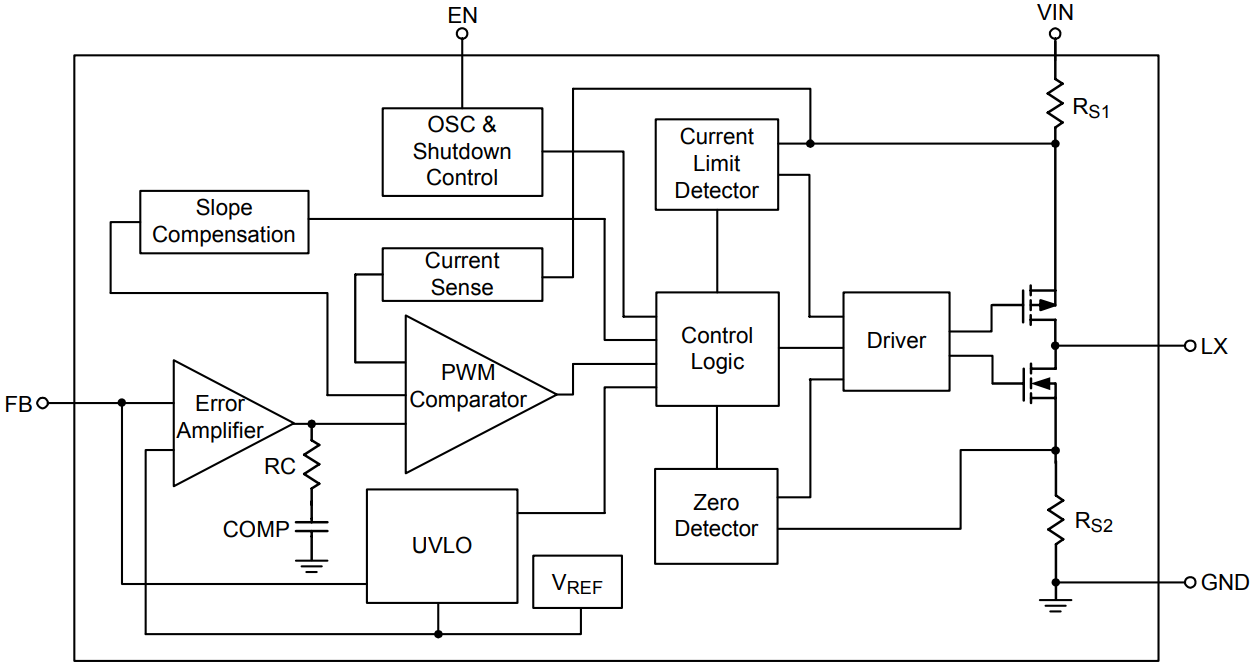

Блок схема:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.

Файлы для загрузки

RT8059

Техническая документация

Файлы для загрузки (265.71k)
