Микросхема FT232RL преобразователь интерфейсов USB - UART SSOP28

15541

Интегральная микросхема (ИС) - это совокупность электрически связанных компонентов (транзисторов, диодов, резисторов и др.), изготовленных в едином технологическом цикле на единой полупроводниковой основе (подложке). Интегральная микросхема выполняет определенные функции обработки (преобразования) информации, заданной в виде электрических сигналов: напряжений или токов.

Подробнее



Цена по прайсу: 1 441 тг

1 310 тг


Караганда:

Алматы:

Нур-Султан (Астана):


Подробнее

Микросхема FT232RL является высокоинтегрированным переходником USB - UART позволяющая используя минимум внешних компонентов организовать последовательный обмен данными между внешним устройством на микроконтроллере и компьютером через шину USB. По сравнению с предыдущими версиями микросхемы у FT232RL на кристалл интегрированы тактовый генератор, энергонезависимая память EEPROM, часть внешних пассивных компонентов. Микросхема может работать в режиме последовательного обмена и в режиме bit-bang.

Спецификация и особенность:

  • одночиповый переходник из USB в асинхронный последовательный интерфейс передачи данных (UART);
  • протокол USB полностью реализован в микросхеме;
  • интерфейс UART поддерживает режимы передачи 7 и 8 бит данных, 1 и 2 стоповых бита, различные режимы контроля четности;
  • поддержка управления потоком данных программного X-On / X-Off и аппаратного;
  • скорости передачи от 300 бод до 3 мегабод для RS422 / RS485 / TTL и от 300 бод до 1 мегабод для RS-232;
  • бесплатные VCP (виртуальный COM-порт) и D2XX (DLL) драйвера для разработчиков;
  • новая возможность - встроенный уникальный идентификационный номер (FTDIChip-ID™) - может быть использован для создания ключа защиты;
  • новые настраиваемые выводы CBUS;
  • возможность вывода состояния приема/передачи на внешние светодиоды;
  • возможность подачи тактового сигнала на внешние микросхемы, контроллеры, ПЛИС, частоты 6, 12, 24 и 48 МГц;
  • буферы FIFO на прием и передачу для высокоскоростной передачи данных;
  • настраиваемый timeout для приемного буфера;
  • улучшенный режим bit bang - выводы CBUS могут служить для формирования стробов чтения и записи;
  • встроенная энергонезависимая память EEPROM объемом 1024 байт;
  • микросхема поставляется с уникальным идентификационным номером, который программируется на фабрике в процессе изготовления кристаллов и доступен для чтения по шине USB;
  • поддержка режимов питания от шины, от шины с большим потреблением и от внешнего источника;
  • встроенный стабилизатор на 3.3 В с нагрузочной способностью до 50 мА;
  • встроенный преобразователь для напряжений внешних сигналов на выводах UART и CBUS от 1.8 до 5 вольт;
  • настоящая поддержка уровней 5В / 3.3В / 2.8В / 1.8В CMOS на выходе и TTL на входе выводов;
  • высокая нагрузочная способность выходов;
  • встроенная цепь сброса по питанию;
  • встроенный генератор - не нужно внешних;
  • встроенный фильтр питания - не нужен внешний RC фильтр;
  • возможность инверсии сигнала UART;
  • работа микросхемы при напряжении питания от 3.3 до 5.25 вольт;
  • низкое потребление, режим энергосбережения;
  • совместимость с хост контроллерами UHCI / OHCI / EHCI;
  • совместимость с USB 2.0 Full Speed;
  • расширенный рабочий температурный диапазон: от -40°С до +85°С;
  • корпус SSOP-28.

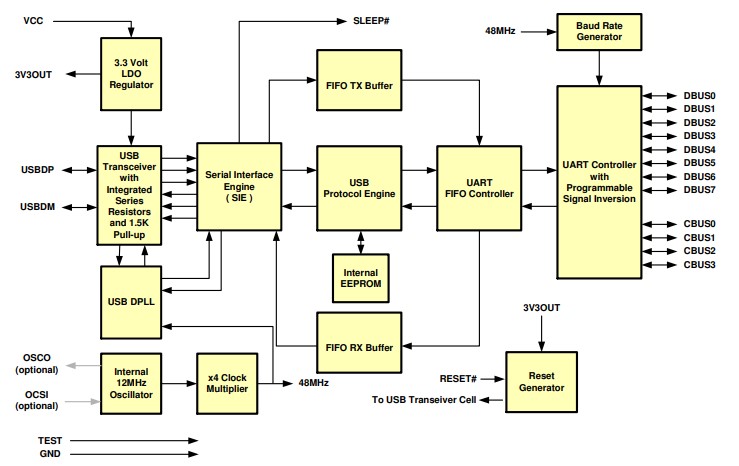

Блок схема:


Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
