TJA1050, Высокоскоростной САN приемопередатчик, [SOIC-8]

Высокоскоростной CAN-трансивер компании NXP TJA1050 основан на продвинутой технологии SOI – кремний на изоляторе (Silicon-on-Insulator). Благодаря этой технологии новые трансиверы в сравнении с трансиверами предыдущего поколения PCA82C250 и PCA82C251 имеют уменьшенный уровень собственного электромагнитного излучения (20 дБ) и высокую устойчивость к электромагнитному излучению. TJA1050 имеет схожие с TJA1040 характеристики, но при отключенном питании во время общения других устройств отдает в шину обратный ток (TJA1040 имеет нулевой обратный ток). Обратный ток немного увеличивает электромагнитное излучение шины. Поэтому если требования к электромагнитной совместимости не очень жесткие, но необходима минимизация цены устройства, рекомендуется применять TJA1050.

Спецификация:

• Тип: CAN приемопередатчик;
• Количество драйверов/приемников: 1/1;
• Режим работы: полудуплекс;
• Гистерезис приемника: 70 мВ;
• Напряжение питания: от 4.75В до 5.25В;
• Рабочая температура: от -40°C до +150°C;
• Корпус: SOIC-8.

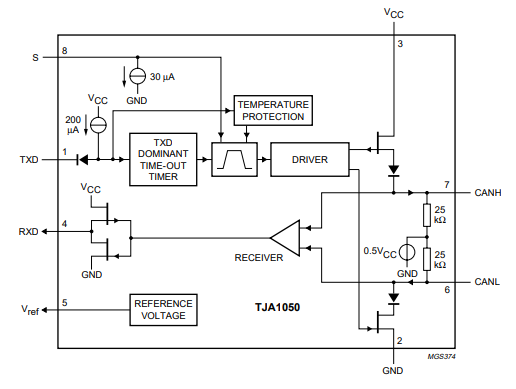

Блок-схема:
